Eclatés de véhicule - GILERA NEXUS 500 1998-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

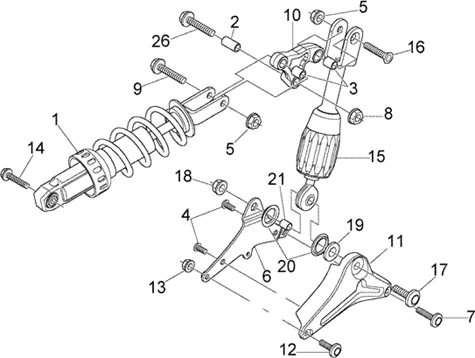

Suspensions-roues : T31 AMORTISSEUR ARRIERE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/665/Nexus_500_1998-2005_T31.PNG)
1 |
56159R - AMMORTISSEUR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
975123 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
975118 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/2/7/6/img/110276.jpg)
4 |
VIS BTR TETE BOMBEE (8X20) ORIGINE PIAGGIO COMMUN A LA GAMME -263381 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/8/4/img/67084.jpg)
5 |
ECROU BRIDE (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -564878 Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
TUYAU POUR BRAS OSCILLANT |
||||||
|
7 |
975830 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
621934 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/9/0/5/7/img/79057.jpg)
8 |
ECROU BRIDE (12X1.5) VILLEBREQUIN ORIGINE PIAGGIO 125 VESPA PX, TRIPORTEUR APE POKER/ECROU AMORTISSEUR ARRIERE GILERA 500 NEXUS/PIAGGIO 500 X9 -487724 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
975695 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/6/9/img/66069.jpg)
9 |
VIS BRIDE TH (10X55) FIXATION AMORTISSEUR ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME -268158 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
BRAS DE LA SUSPENSION |
||||||
|
11 |
842601 - SUPPORT AMMORTIZ. Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
975121 - ROULEMENT Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
975830 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/4/8/img/67348.jpg)
13 |
ECROU BRIDE AUTOBLOQUANT (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -59565 Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
967384 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AMORTISSEUR |
||||||
|
16 |
975119 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
668817 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
VIS |
||||||
|
18 |
621934 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
ECROU BRIDE (12X1.5) VILLEBREQUIN ORIGINE PIAGGIO 125 VESPA PX, TRIPORTEUR APE POKER/ECROU AMORTISSEUR ARRIERE GILERA 500 NEXUS/PIAGGIO 500 X9 -487724 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
841140 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
975800 - BAGUE Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
842590 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
828340 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
842601 - SUPPORT AMMORTIZ. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/3/5/5/img/69355.jpg)
23 |
VIS BTR (8X75) ORIGINE PIAGGIO COMMUN A LA GAMME -845591 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
621365 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/6/8/img/65768.jpg)
25 |
JOINT CUIVRE SONDE DE TEMPERATURE REFROIDISSEMENT ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -168077 Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
975124 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
975124 - VIS Plus d'informationsQuantité requise : 1 |
