Eclatés de véhicule - GILERA NEXUS 500 1998-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

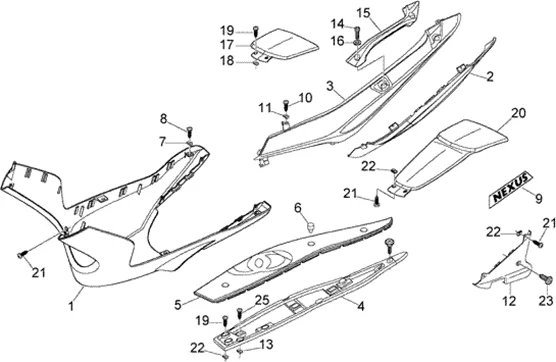

Châssis : T27 PROTECTIONS LATERALES-SPOILER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/665/Nexus_500_1998-2005_T27.PNG)
1 |
97506400E1 - SPOILER Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
97506400R7 - SPOILER * Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
975504000G - COUVERTURE INFERIEUR GAU Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
975505000G - COUVERTURE INFERIEUR DR Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
975056 - FLANC GAU * Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
97505600E1 - FLANC GAU. Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
97505600EE - FLANC GAU. Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
97505600R7 - FLANC GAU. Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
975057 - FLANC DR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
97505700E1 - FLANC DR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
97505700EE - FLANC DR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
97505700R7 - FLANC DR * Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
97505600BB - FLANC GAU. Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
97505700BB - FLANC DR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
MARCHE PIED GAUCHE ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS/APRILIA 125-300 SR-MAX -975063000G Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
MARCHE PIED DROIT ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS/APRILIA 125-300 SR-MAX -975063000G Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
TAPIS DE REPOSE PIED DROIT ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS/APRILIA 125-300 SR-MAX -673985 Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
975067 - TAPIS G Plus d'informationsQuantité requise : 1 |
|||||||||
|
6 |
BOUTON FIXATION TAPIS REPOSE PIED ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS -975662 Plus d'informationsQuantité requise : 8 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
7 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/3/img/67113.jpg)
8 |
VIS CARENAGE (M6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -575249 Plus d'informationsQuantité requise : 2 |
|||||||||
|
9 |
97581100C2 - AUTOCOLLANT Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
10 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 12 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
11 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 12 |
|||||||||
|
12 |
975176000G - CARTER GAUCH POUR BEQUILLE * Plus d'informationsQuantité requise : 1 |
|||||||||
|
12 |
975177000G - CARTER DROIT POUR BEQUILLE * Plus d'informationsQuantité requise : 1 |
|||||||||
|
13 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/6/6/img/67066.jpg)
14 |
VIS BTR TETE BOMBEE (8X25) ORIGINE PIAGGIO COMMUN A LA GAMME -564606 Plus d'informationsQuantité requise : 4 |
|||||||||
|
15 |
97504300E1 - POIGNEE GAU. Plus d'informationsQuantité requise : 1 |
|||||||||
|
15 |
97504300R7 - POIGNEE G Plus d'informationsQuantité requise : 1 |
|||||||||
|
15 |
97504400R7 - POIGNEE D Plus d'informationsQuantité requise : 1 |
|||||||||
|
15 |
97504400E1 - POIGNEE DR. Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
16 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 4 |
|||||||||
|
17 |
975061 - PARTIE AR FLANC BRUT Plus d'informationsQuantité requise : 1 |
|||||||||
|
17 |
97506100E1 - PARTIE AR FLANC Plus d'informationsQuantité requise : 1 |
|||||||||
|
17 |
97506100EE - PARTIE AR FLANC Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/2/3/5/img/94235.jpg)
17 |
JONCTION AILES ARRIERE ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS ROUGE 894 -97506100R7- Plus d'informationsQuantité requise : 1 |
|||||||||
|
17 |
97506100GH - PARTIE AR FLANC Plus d'informationsQuantité requise : 1 |
|||||||||
|
18 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
|||||||||
|
19 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 6 |
|||||||||
|
20 |
975499000G - COVERTURE Plus d'informationsQuantité requise : 1 |
|||||||||
|
21 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 14 |
|||||||||
|
22 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 12 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/4/3/img/66043.jpg)
23 |
VIS CRUCIFORME (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -259830 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/9/1/img/65391.jpg)
25 |
VIS PARKER (5X15) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -015737 Plus d'informationsQuantité requise : 4 |
|||||||||
