Eclatés de véhicule - GILERA NEXUS 500 1998-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

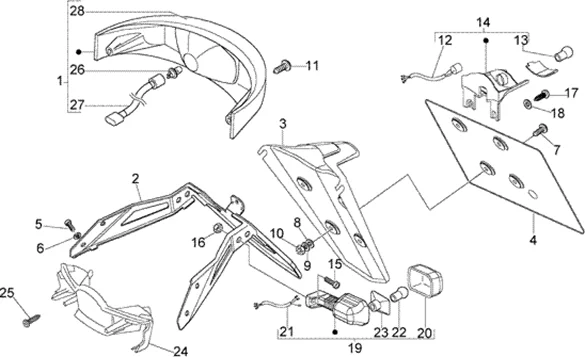

Connexions électriques : T37 FEUX ARRIERE-PROTECTIONS ARRIERE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/665/Nexus_500_1998-2005_T37.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/9/2/9/img/67929.jpg)
1 |
FEU ARRIERE ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS 2006>/APRILIA 125-300 SR-MAX 2012> -641507 Plus d'informationsQuantité requise : 1 |
|||||||||
2 |
622156 - SUPPORT PORTE PLAQUE Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
SUPPORT PORTE PLAQUE |
|||||||||
|
2 |
SUPPORT PORTE PLAQUE |
|||||||||
|
3 |
599735 - ELEMENT INF AR Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
975690000G - PARE-BOUE * Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
975619000G - PORTE PLAQUE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/2/2/img/67322.jpg)
4 |
PORTE PLAQUE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -584884 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
5 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/6/4/img/65664.jpg)
6 |
RONDELLE RESSORT (6,4X16X1) ORIGINE PIAGGIO COMMUN A LA GAMME -078307 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/0/8/img/65408.jpg)
7 |
VIS CRUCIFORME (4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -015996 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/4/img/65414.jpg)
8 |
RONDELLE (4,2X7,6X0,9) ORIGINE PIAGGIO COMMUN A LA GAMME -016404 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/0/img/65360.jpg)
9 |
RONDELLE PLATE (4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -013763 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/5/9/img/65459.jpg)
10 |
ECROU (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -020104 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/8/3/img/65383.jpg)
11 |
VIS CRUCIFORME (5X12) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -015585 Plus d'informationsQuantité requise : 2 |
|||||||||
|
12 |
FAISCEAU CABLES |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/0/8/img/139408.jpg)
13 |
AMPOULE/LAMPE 12V 5W WEDGE T10 BLANCHE ORIGINE PIAGGIO COMMUN A LA GAMME -2920225 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/6/2/0/9/img/146209.jpg)
14 |
FEU ECLAIRAGE PLAQUE DE POLICE PIAGGIO 125 FLY, LIBERTY, 125-250-300-350-400-500 BEVERLY/GILERA 125-250-300-500 NEXUS -58235R Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/4/3/img/66043.jpg)
15 |
VIS CRUCIFORME (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -259830 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/8/7/img/66187.jpg)
16 |
ECROU (M6) ECHAPPEMENT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC -288245 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/5/8/img/66058.jpg)
17 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/5/img/63775.jpg)
18 |
RONDELLE PLATE (4.3X8X0.5) ORIGINE PIAGGIO COMMUN A LA GAMME -003054 Plus d'informationsQuantité requise : 1 |
|||||||||
|
19 |
581803 - IND. DIRCT. AVG Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/1/6/4/5/img/81645.jpg)
19 |
581804 - IND.DIRECT. AVD Plus d'informationsQuantité requise : 1 |
|||||||||
|
20 |
CABOCHON DE CLIGNOTANT GAUCHE OU DROIT ORIGINE PIAGGIO GILERA 50 DNA -582244 Plus d'informationsQuantité requise : 2 |
|||||||||
|
21 |
582248 - FAISCEAU CABLES C30 CLIGNOTEUR Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/9/8/img/65798.jpg)
22 |
AMPOULE/LAMPE 12V 10W BA15S/R10 ORIGINE PIAGGIO COMMUN A LA GAMME -181746 Plus d'informationsQuantité requise : 2 |
|||||||||
|
23 |
|
|||||||||
|
24 |
599735 - ELEMENT INF AR Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/5/5/img/65955.jpg)
25 |
VIS CRUCIFORME (4X20) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -227983 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/0/3/7/img/82037.jpg)
25 |
584158 - VIS Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/2/7/img/65727.jpg)
26 |
AMPOULE/LAMPE 12V 21/5W BAY15D / P21/5 ORIGINE PIAGGIO COMMUN A LA GAMME -129953 Plus d'informationsQuantité requise : 1 |
|||||||||
|
27 |
584902 - FAISCEAU CABLES PROJECTEUR Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/1/2/8/img/82128.jpg)
28 |
CABOCHON DE FEU ARRIERE ORIGINE GILERA 500 NEXUS 2005< -584901 Plus d'informationsQuantité requise : 1 |
|||||||||
|
28 |
CABOCHON DE CLIGNOTANT GAUCHE OU DROIT ORIGINE PIAGGIO GILERA 50 DNA -582244 Plus d'informationsQuantité requise : 1 |
|||||||||
