Eclatés de véhicule - GILERA NEXUS 500 1998-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

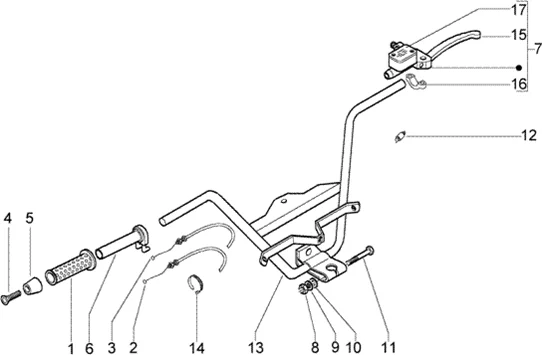

Guidon : T34 GUIDON-POMPE DU FREIN
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/665/Nexus_500_1998-2005_T34.PNG)
1 |
581900 - POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
583094 - REVETEMENT POIGNEE DROITE ORIGINE GILERA NEXUS 125-250-300-500 2006>2011, GP 800 2007>2008, DNA 50-125 1998>2006 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
975629 - TRANSMISSION GAZ Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
975824 - TRANSMISSION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/8/3/6/5/img/158365.jpg)
4 |
VIS TORX TETE FRAISEE (6X55) EMBOUT DE GUIDON ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -1B006376 Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
VIS TORX TETE FRAISEE (6X55) EMBOUT DE GUIDON ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -1B006376 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/6/5/img/68465.jpg)
5 |
EMBOUT DE GUIDON ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -673243 Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
975633 - MANCHON COM.GAZ Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
CM077401 - CYLINDRE IDR.GAU.FRAIN Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/6/7/2/img/95672.jpg)
7 |
MAITRE CYLINDRE FDE FREIN DROIT ORIGINE PIAGGIO 125-250-400 MP3 2006>2008 -CM077402- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/7/8/img/65378.jpg)
8 |
ECROU (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -015330 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/5/0/img/65350.jpg)
9 |
RONDELLE CRANTEE (10.3X17X2) ORIGINE PIAGGIO COMMUN A LA GAMME -012543 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/8/9/img/65789.jpg)
10 |
RONDELLE PLATE (10.3X22X2.5) ORIGINE PIAGGIO COMMUN A LA GAMME -178790 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/2/9/4/img/68294.jpg)
11 |
VIS BTR (10X65) ORIGINE PIAGGIO COMMUN A LA GAMME -655554 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/8/6/img/67286.jpg)
12 |
CONTACTEUR FEU STOP MAXISCOOTER ORIGINE PIAGGIO 125-250-300-400-500 MP3, BEVERLY, 50 TYPHOON, NRG, 125-250-400 X8, X9, 50-125 FLY, VESPA LX, 125-250-300 VESPA GTS/GILERA 125-250-300 NEXUS -583575 Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
9750795 - GUIDON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/1/7/img/66017.jpg)
14 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 4,8X270MM ORIGINE PIAGGIO COMMUN A LA GAMME -257134 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/6/4/2/img/86642.jpg)
15 |
LEVIER DE FREIN MAXISCOOTER ORIGINE PIAGGIO 125-250-300-400-500 MP3, BEVERLY, 400 X-EVO/GILERA 500 NEXUS, FUOCO DROIT/GAUCHE (BREMBO) -646829 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
497344 - BEQUILLE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/9/4/1/3/img/79413.jpg)
17 |
COUVERCLE DE MAITRE CYLINDRE DE FREIN ORIGINE PIAGGIO 125-250-400-500 BEVERLY, 400 X8, 125-250-500 X9/GILERA 500 NEXUS -497032- Plus d'informationsQuantité requise : 2 |
