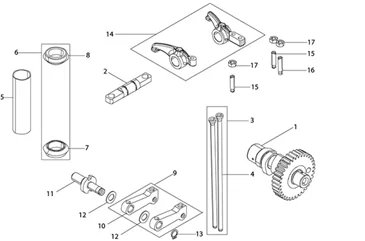

Moteur : 01.09 GROUPE SUPPORT BALANCIERS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/815/Ape_Classic_400_E4_2017-2018_01.09.png)
2 |
E5406045038 - AXE DU CULBUTEURS More informationQuantity required : 1 |
||||||
|
3 |
E43507359 - CULBUTEUR TIGE More informationQuantity required : 1 |
||||||
|
4 |
E43507331 - CULBUTEUR TIGE More informationQuantity required : 2 |
||||||
|
5 |
E43507330 - AXE CULBUTEUR More informationQuantity required : 1 |
||||||
|
6 |
E43526174 - PLAQUETTE More informationQuantity required : 1 |
||||||
|
7 |
E40006428 - JOINT More informationQuantity required : 2 |
||||||
|
8 |
E40006428 - JOINT More informationQuantity required : 3 |
||||||
|
9 |
E52005171 - BASCULEUR ADMISSION ET ECHAPPEMENT More informationQuantity required : 1 |
||||||
|
10 |
E5005271054 - BASCULEUR ADMISSION ET ECHAPPEMENT More informationQuantity required : 2 |
||||||
|
11 |
ED30956 - NOIX More informationQuantity required : 1 |
||||||
|
12 |
E500755006 - RONDELLE D APPUI More informationQuantity required : 2 |
||||||
|
13 |
E47124004 - CIRCLIPS More informationQuantity required : 1 |
||||||
|
14 |
E53005170 - BILANCIERE More informationQuantity required : 1 |
||||||
|
15 |
E500985048 - VIS More informationQuantity required : 1 |
||||||
|
16 |
E505985052 - VIS EMBRAYAGE More informationQuantity required : 2 |
||||||
|
17 |
E105324008 - ECROU More informationQuantity required : 1 |
