Vehicle Exploded View - PIAGGIO VU APE CC 50 Ape 50 2T E4 2018-2021
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

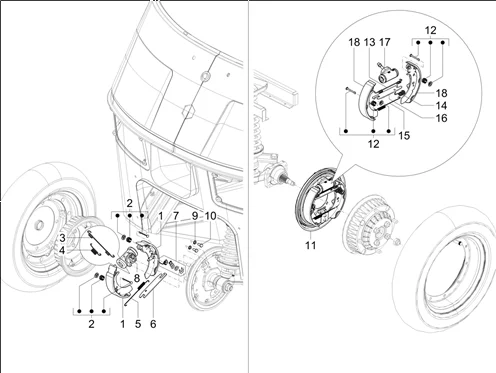

Instalation du freins - transmisisons : 05.02 MÂCHOIRES DE FREIN
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1011/Ape_50_2T_E4_2018-2021_05.02.png)
1 |
B003326 - SERIE MACHOIRE FREIN More informationQuantity required : 1 |
||||||
|
2 |
B003327 - SHOE HOLD DOWN KIT More informationQuantity required : 2 |
||||||
|
3 |
B003004 - RESSORT More informationQuantity required : 1 |
||||||
|
4 |
B003002 - RESSORT More informationQuantity required : 1 |
||||||
|
5 |
B003003 - RESSORT More informationQuantity required : 1 |
||||||
|
6 |
B003008 - STRUT More informationQuantity required : 1 |
||||||
|
7 |
B006509 - KIT CLIP-PIVOT G. More informationQuantity required : 1 |
||||||
|
8 |
B003017 - CYLINDRE ROUE More informationQuantity required : 1 |
||||||
|
9 |
012536 - RONDELLE More informationQuantity required : 2 |
||||||
|
10 |
063440 - VIS More informationQuantity required : 2 |
||||||
|
12 |
B003327 - SHOE HOLD DOWN KIT More informationQuantity required : 2 |
||||||
|
13 |
B003004 - RESSORT More informationQuantity required : 2 |
||||||
|
14 |
B003002 - RESSORT More informationQuantity required : 1 |
||||||
|
15 |
B003003 - RESSORT More informationQuantity required : 2 |
||||||
|
16 |
B003012 - STRUT More informationQuantity required : 2 |
||||||
|
18 |
B003013 - MACHOIRE More informationQuantity required : 1 |
||||||
|
18 |
B003010 - PATIN FREIN AVANT GAUCHE More informationQuantity required : 1 |
