Vehicle Exploded View - PIAGGIO VU APE CC 50 Ape 50 2T E4 2018-2021
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

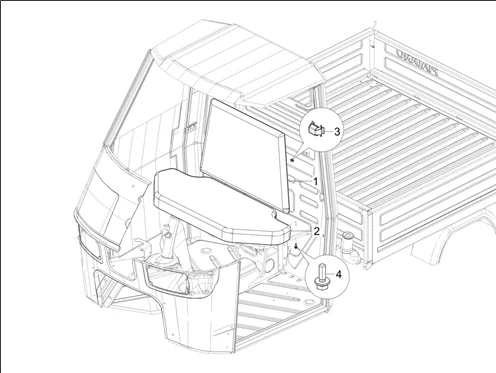

Châssis - parties plastiques - carrosseries : 02.40 SIÈGES AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1011/Ape_50_2T_E4_2018-2021_02.40.png)
1 |
CM300301 - DOSSIER ROUGE More informationQuantity required : 1 |
||||||
|
1 |
CM300302 - SIEGE NOIR More informationQuantity required : 1 |
||||||
|
1 |
CM300601 - DOSSIER More informationQuantity required : 1 |
||||||
|
1 |
CM300602 - SIEGE NOIR More informationQuantity required : 1 |
||||||
|
2 |
CM300202 - SIEGE NOIR More informationQuantity required : 1 |
||||||
|
2 |
CM300201 - SIEGE ROUGE More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/2/4/0/img/111240.jpg)
3 |
194721 - ATTACHE More informationQuantity required : 4 |
||||||
|
4 |
CM287320 - VIS More informationQuantity required : 4 |
