Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTANE STANDARD 0 Porter Multitech E6 E6-C 2015-2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

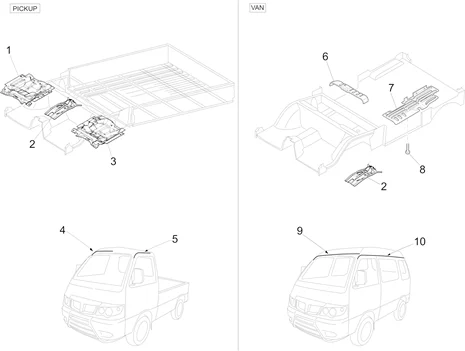

Châssis - parties plastiques - carrosseries : 02.16 PANNEAUX ISOLANTS – MOULURES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/847/Porter_Multitech_E6_E6-C_2015-2019_02.16.png)
1 |
B007229 - ISOLATION DROIT SOUS LA SELLE More informationQuantity required : 1 |
||||||
|
2 |
B007231 - ISOLATION DU CENTRE SOUS LA SELLE More informationQuantity required : 1 |
||||||
|
3 |
B007230 - ISOLATION GAUCHE SOUS LA SELLE More informationQuantity required : 1 |
||||||
|
4 |
7555187Z03000 - MOULURE More informationQuantity required : 1 |
||||||
|
5 |
D7555287Z03 - MOULURE More informationQuantity required : 1 |
||||||
|
6 |
5832987Z08000 - INSONORIZZANTE More informationQuantity required : 1 |
||||||
|
7 |
B004135 - PROTECTION More informationQuantity required : 1 |
||||||
|
8 |
9359016014000 - VIS More informationQuantity required : 4 |
||||||
|
9 |
7555187Z04000 - MODANATURA * More informationQuantity required : 1 |
||||||
|
10 |
7555287Z04000 - MODANATURA * More informationQuantity required : 1 |
