Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTANE STANDARD 0 Porter Multitech E6 E6-C 2015-2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

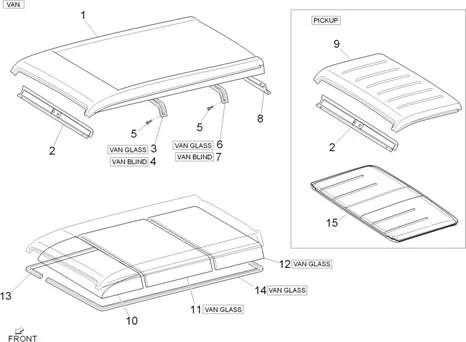

Châssis - parties plastiques - carrosseries : 02.15 PANNEAU DU TOIT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/847/Porter_Multitech_E6_E6-C_2015-2019_02.15.png)
1 |
6311187Z02000 - PANNEAU More informationQuantity required : 1 |
||||||
|
2 |
6313287Z01000 - PANNEAU More informationQuantity required : 1 |
||||||
|
3 |
261443 - PROTECTION More informationQuantity required : 1 |
||||||
|
4 |
6314187Z01000 - PROTECTION More informationQuantity required : 1 |
||||||
|
5 |
D9004159292 - VIS More informationQuantity required : 4 |
||||||
|
6 |
1E0030305 - CINTRE More informationQuantity required : 1 |
||||||
|
6 |
1E0030305 - CINTRE More informationQuantity required : 1 |
||||||
|
7 |
6314287Z01000 - PROTECTION More informationQuantity required : 1 |
||||||
|
8 |
6313487Z01000 - TRAVERSE More informationQuantity required : 1 |
||||||
|
9 |
6311187Z01000 - PANNEAU More informationQuantity required : 1 |
||||||
|
10 |
6331187Z02030 - COUVERTURE More informationQuantity required : 1 |
||||||
|
11 |
1E002912 - REVETEMENT More informationQuantity required : 1 |
||||||
|
12 |
6331387Z01030 - COUVERTURE More informationQuantity required : 1 |
||||||
|
13 |
D6339187Z01 - COUVERTURE More informationQuantity required : 1 |
||||||
|
14 |
6339287Z01030 - COUVERTURE More informationQuantity required : 1 |
||||||
|
15 |
613694 - COUVERTURE More informationQuantity required : 1 |
