Eclatés de véhicule - PIAGGIO VU PORTER NP6 1500 Porter NP6 (TW 3000)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

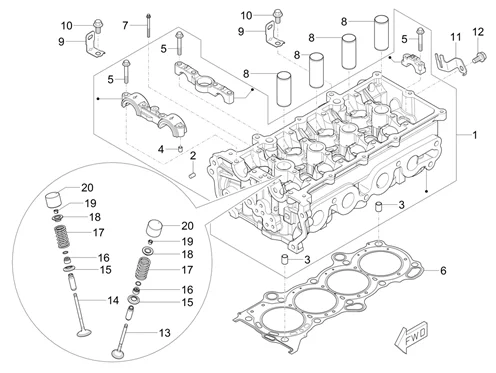

Moteur : 01.07 ENSEMBLE CULASSE - SOUPAPE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/998/Porter_NP6_(TW_3000)_01.07.png)
1 |
1A012790 CULASSE COMPLETE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1A012789 GOUPILLE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
1A013380 GOUJON Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
1A005511 GOUJON Plus d'informationsQuantité requise : 18 |
||||||
|
5 |
1A005510 VIS FIX. Plus d'informationsQuantité requise : 21 |
||||||
|
6 |
JOINT CULASSE/CYLINDRE ORIGINE PIAGGIO PORTER NP6 SW 2650/3070 TW 3000/3250 -1A012916 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/4/6/4/6/img/134646.jpg)
7 |
VIS FIXATION CULASSE ORIGINE PIAGGIO PORTER E 6 2015>, NP6 -1A005489 Plus d'informationsQuantité requise : 10 |
||||||
|
8 |
1A012788 SIEGE BOUGIE Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
1A012820 PLAQUETTE Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
1A005466 VIS FIX. M8X16 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
1A005534 PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
1A005466 VIS FIX. M8X16 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
1A005500 SOUPAPE ECHAPPEMENT Plus d'informationsQuantité requise : 8 |
||||||
|
14 |
1A005499 SOUPAPE ASPIRATION Plus d'informationsQuantité requise : 8 |
||||||
|
15 |
1A005502 RONDELLE D'AR Plus d'informationsQuantité requise : 16 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/4/6/2/3/img/134623.jpg)
16 |
JOINT SPI ETANCHEITE SOUPAPE ORIGINE PIAGGIO PORTER 2015>2020, NP6 2021> -1A005503 Plus d'informationsQuantité requise : 16 |
||||||
|
17 |
1A005501 RESSORT SOUPAPE Plus d'informationsQuantité requise : 16 |
||||||
|
18 |
1A005504 RONDELLE D'AR Plus d'informationsQuantité requise : 16 |
||||||
|
19 |
1A005505 DEMI BAGUE Plus d'informationsQuantité requise : 32 |
||||||
|
20 |
CM312710 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312712 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312714 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312716 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312718 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312720 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312722 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312724 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312726 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312728 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312730 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312732 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312734 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312736 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312738 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312740 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312742 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312744 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312746 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312748 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312750 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312752 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312754 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312756 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312758 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312760 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312762 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312764 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312766 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312768 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312770 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312772 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312774 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312776 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312778 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312780 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312782 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312784 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312786 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
CM312788 GODET CALIBRE Plus d'informationsQuantité requise : 1 |
