Eclatés de véhicule - PIAGGIO VU PORTER NP6 1500 Porter NP6 (TW 3000)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

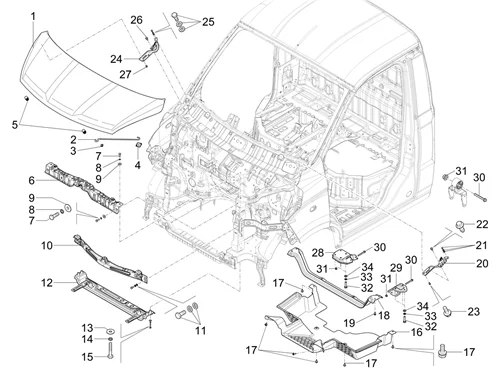

Châssis - carrosseries : 04.02 CHÂSSIS/CAISSE AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/998/Porter_NP6_(TW_3000)_04.02.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/3/3/7/img/173337.jpg)
1 |
CAPOT ORIGINE PIAGGIO PORTER NP6 2021> -WC3660100201A07L Plus d'informationsQuantité requise : 1 |
||||||
2 |
WC3660140001A0 FRONT COMPARTMENT LID BRACE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
WC3660120001A0 FRT COMPARTMENT LID BRACE MOUNTING CLAS Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
WC3660120002A0 FRONT COMPARTMENT LID BRACE FIXING CLAS Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
WC3660180002A0 FRONT COMPARTMENT LID BUFFER STOPPER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/3/4/2/img/173342.jpg)
6 |
TRAVERSE SUPERIEURE DE RADIATEUR ORIGINE PIAGGIO PORTER NP6 2021> -WET50A010100A07L Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
WQ150B0825 HEXAGON HEAD BOLT Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
WQ40308F61 SPRING WASHER Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
WQ402B08F61 RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/3/4/5/img/173345.jpg)
10 |
TRAVERSE SUPERIEURE PARE-CHOCS AVANT ORIGINE PIAGGIO PORTER NP6 2021> -WC3500100116A07L Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/3/4/6/img/173346.jpg)
11 |
VIS TH (M8X25) D/RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME PORTER NP6 SW/TW-WQ146B0825F62- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/3/4/7/img/173347.jpg)
12 |
TRAVERSE INFERIEURE RADIATEUR ORIGINE PIAGGIO PORTER NP6 2021> -WL050010021WA07L Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
WQ402B06F61 RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
|
14 |
WQ40306F61 RONDELLE ELASTIQUE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/3/5/0/img/173350.jpg)
15 |
VIS BRIDE TH (5X35) ORIGINE PIAGGIO COMMUN A LA GAMME NP6 SW/TW-WQ150B0635- Plus d'informationsQuantité requise : 4 |
||||||
|
16 |
WET103040100A0 PROTECTION INFERIEURE MOTEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/1/9/9/img/173199.jpg)
17 |
VIS TH (6X16) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -WQ146B0616F61 Plus d'informationsQuantité requise : 6 |
||||||
|
18 |
WC3103020001A0 CROSSMEMBER, ENGINE PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
VIS TH (6X16) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -WQ146B0616F61 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/3/5/3/img/173353.jpg)
20 |
CHARNIERE DE CAPOT AVANT GAUCHE ORIGINE PIAGGIO PORTER NP6 2021> -WC3660110001A07L Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
VIS TH (6X16) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -WQ146B0616F61 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
WQ1840820F61 HEXAGON FLANGE BOLT Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
WQ1840616F61 VIS A TETE HEXAGONALE BRIDEE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/3/5/6/img/173356.jpg)
24 |
CHARNIERE DE CAPOT AVANT DROITE ORIGINE PAGGIO PORTER NP6 2021> -WC3660110002A07L Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
VIS TH (6X16) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -WQ146B0616F61 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
WQ1840820F61 HEXAGON FLANGE BOLT Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
WQ1840616F61 VIS A TETE HEXAGONALE BRIDEE Plus d'informationsQuantité requise : 2 |
||||||
|
28 |
WL0101060063A0 BRACKET, ENGINE SUPPORT, RH Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
WL0101060062A0 BRACKET, ENGINE SUPPORT, LH Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/3/5/9/img/173359.jpg)
30 |
VIS TH M10X1,25 L=85 FILET=27 ORIGINEPIAGGIO PORTER NP6 -WL0101180100A0 Plus d'informationsQuantité requise : 3 |
||||||
|
31 |
WQ32310F62 HEXAGON FLANGE NUT Plus d'informationsQuantité requise : 3 |
||||||
|
32 |
WQ151C1040F62 HEXAGON BOLT FINE PITCH Plus d'informationsQuantité requise : 8 |
||||||
|
33 |
WQ40310F61 RONDELLE ELASTIQUE Plus d'informationsQuantité requise : 8 |
||||||
|
34 |
WQ401B10F62 PLAIN WASHER Plus d'informationsQuantité requise : 8 |
