Eclatés de véhicule - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Up Date 2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

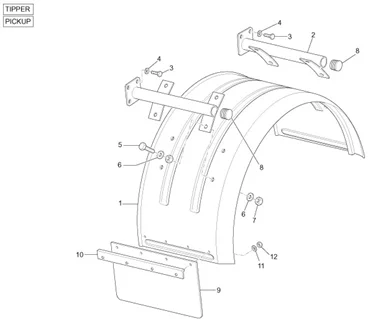

Châssis - parties plastiques - carrosseries : 02.33 LOGEMENT ROUE - GARDE BOUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/700/Porter_Maxxi_Up_Date_2009_02.33.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/8/6/0/4/img/158604.jpg)
1 |
GARDE-BOUE ARRIERE GAUCHE ORIGINE PIAGGIO PORTER MAXXI 2010-2015 -1E002602 Plus d'informationsQuantité requise : 1 |
||||||
1 |
B007687 GARDEBOUE ARR.DRT. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B000161 SUPPORT GUARDE-BOUE Plus d'informationsQuantité requise : 4 |
||||||
|
3 |
ARAND.PLANA MECANIZ. D12 DIN125 ZnB |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/1/0/7/img/69107.jpg)
4 |
RONDELLE (8,2X16X2,2) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -834187 Plus d'informationsQuantité requise : 12 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/6/img/65646.jpg)
5 |
VIS TH (8X22) ORIGINE PIAGGIO COMMUN A LA GAMME -031119 Plus d'informationsQuantité requise : 16 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/0/1/img/66501.jpg)
6 |
RONDELLE RESSORT (6.4X20X2) ORIGINE PIAGGIO COMMUN A LA GAMME -436695 Plus d'informationsQuantité requise : 32 |
||||||
|
7 |
709052 ECROU Plus d'informationsQuantité requise : 16 |
||||||
|
8 |
B000435 BOUCHON Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
B025178 BAVETTE ANTI-ECLABOUSSURES Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
B025179 BAVETTE ANTI-ECLABOUSSURES Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
B000165 JOINT PARE-BOUE Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
016335 - RONDELLE Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/4/3/6/img/111436.jpg)
12 |
ECROU AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -012138 Plus d'informationsQuantité requise : 8 |
