Eclatés de véhicule - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Up Date 2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

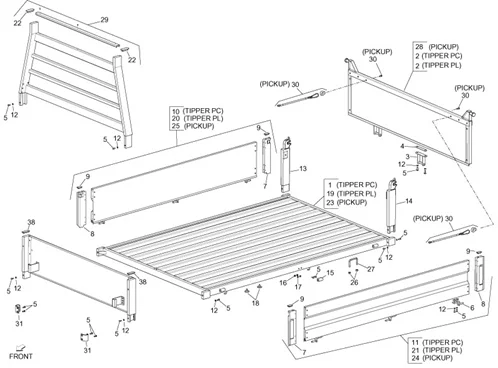

Châssis - parties plastiques - carrosseries : 02.17 BENNE OUVERTE - RIDELLES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/700/Porter_Maxxi_Up_Date_2009_02.17.PNG)
1 |
B000359 - CAISSE OUVERTE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B000282 RIDELLE AR Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
B000273 CHARNIERE BORDE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/3/3/4/img/114334.jpg)
4 |
PLAQUETTE DE RIDELLE POUR CHARNIERE ORIGINE PIAGGIO PORTER 2010> -B000224 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/6/img/65646.jpg)
5 |
VIS TH (8X22) ORIGINE PIAGGIO COMMUN A LA GAMME -031119 Plus d'informationsQuantité requise : 24 |
||||||
|
6 |
B000288 CHARNIERE BORDE Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/2/1/8/4/img/122184.jpg)
7 |
FERMETURE DE RIDELLE AVANT GAUCHE/ ARRIERE DROIT ORIGINE PIAGGIO PORTER MAXXI 2002>2020 -B000280 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/2/2/1/3/img/122213.jpg)
8 |
FERMETURE DE RIDELLE AVANT DROIT/ ARRIERE GAUCHE ORIGINE PIAGGIO PORTER MAXXI 2002>2020 -B000281 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/7/3/9/img/112739.jpg)
9 |
BOUCHON RIDELLE ORIGINE PORTER CARGO -B000313 Plus d'informationsQuantité requise : 4 |
||||||
|
10 |
B000212 BORD LATERAL Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
B000604 BORD LATERAL GAU. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/1/0/7/img/69107.jpg)
12 |
RONDELLE (8,2X16X2,2) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -834187 Plus d'informationsQuantité requise : 12 |
||||||
|
13 |
B000296 MONTANT ARR.DROIT Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
B000275 MONTANT ARR.GAU. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/3/9/3/img/114393.jpg)
15 |
CHARNIERE DE BORD ORIGINE PIAGGIO PORTER MAXXI 2002>2020, NP6 2021> -B000289 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/5/5/img/65455.jpg)
16 |
ECROU (M8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -020008 Plus d'informationsQuantité requise : 40 |
||||||
|
17 |
RONDELLE (8,2X16X2,2) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -834187 Plus d'informationsQuantité requise : 40 |
||||||
|
18 |
B000225 TAMPON RESSORT ARR. Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
B0074795 PLATE-FORME Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
B000278 BORD LATERAL Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
B000605 BORD LATERAL GAU. Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
B000314 BOUCHON Plus d'informationsQuantité requise : 4 |
||||||
|
23 |
B000357 CAISSE OUVERTE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
B000306 BORD LATERAL Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
B000223 BORD LATERAL Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/2/5/img/70925.jpg)
26 |
ECROU BRIDE (8X1.25) ORIGINE PIAGGIO COMMUN A LA GAMME -967363 Plus d'informationsQuantité requise : 8 |
||||||
|
27 |
B000303 PONTET Plus d'informationsQuantité requise : 4 |
||||||
|
28 |
B000307 BORD Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
1E000541 ROLL BAR Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
B000317 TIRANT Plus d'informationsQuantité requise : 2 |
||||||
|
31 |
B000213 GANCIO Plus d'informationsQuantité requise : 2 |
