Eclatés de véhicule - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Up Date 2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

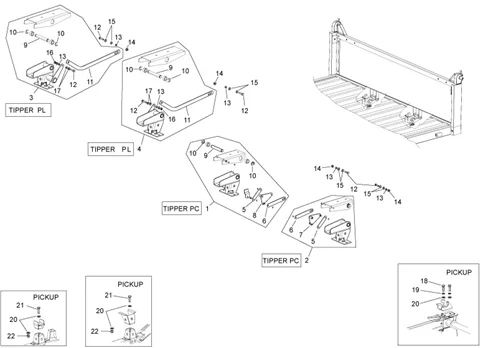

Châssis - parties plastiques - carrosseries : 02.19 COMPOSANTS DE LA BENNE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/700/Porter_Maxxi_Up_Date_2009_02.19.PNG)
1 |
B000211 CHARNIERE DROITE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B000210 CHARNIERE GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/1/0/2/3/img/121023.jpg)
3 |
CHARNIERE DE RIDELLE DROITE PLATEAU BASCULANT LONG ORIGINE PIAGGIO PORTER MAXI 2020< -B000219 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
B007496 CHARNIERE DROITE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
CHARNIERE DE RIDELLE GAUCHE ORIGINE PIAGGIO PORTER MAXI -B000241- Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
B007497 CHARNIERE GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
B000339 LEVIER PORTER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/0/4/8/img/117048.jpg)
6 |
LEVIER EXTERIEUR DE CHARNIERE DE BENNE ORIGINE PIAGGIO PORTER -B000340- Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
B000341 LEVIER GAU. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/9/9/4/img/119994.jpg)
8 |
LEVIER OUVERTURE DE RIDELLE ARRIERE ORIGINE PIAGGIO PORTER 2010>2020 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
B000315 PIVOT Plus d'informationsQuantité requise : 4 |
||||||
|
10 |
B000608 CIRCLIPS Plus d'informationsQuantité requise : 8 |
||||||
|
11 |
B000252 LEVIER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/1/2/img/65612.jpg)
12 |
VIS TH (8X35) ORIGINE PIAGGIO COMMUN A LA GAMME -030072 Plus d'informationsQuantité requise : 6 |
||||||
|
13 |
B000227 ENTRETOISE Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/2/5/img/70925.jpg)
14 |
ECROU BRIDE (8X1.25) ORIGINE PIAGGIO COMMUN A LA GAMME -967363 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/4/img/63764.jpg)
15 |
RONDELLE PLATE (8.5X20X2) ORIGINE PIAGGIO COMMUN A LA GAMME -002383 Plus d'informationsQuantité requise : 8 |
||||||
|
16 |
709052 ECROU Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
17 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 6 |
||||||
|
18 |
B004264 BOULON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/9/img/65419.jpg)
19 |
RONDELLE GROWER (10.6X17.6X5) ORIGINE PIAGGIO COMMUN A LA GAMME -016410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/2/3/img/65423.jpg)
20 |
RONDELLE PLATE (10,4X18X2) ORIGINE PIAGGIO COMMUN A LA GAMME -016626 Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/5/2/img/65652.jpg)
21 |
VIS TH (10X35) ORIGINE PIAGGIO COMMUN A LA GAMME -031159 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/7/6/img/65376.jpg)
22 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -015249 Plus d'informationsQuantité requise : 4 |
