Eclatés de véhicule - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Up Date 2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

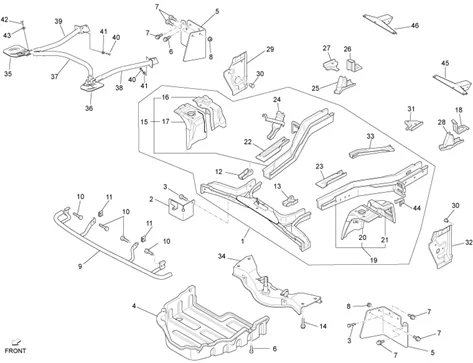

Châssis - parties plastiques - carrosseries : 02.02 CHÂSSIS/CAISSE AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/700/Porter_Maxxi_Up_Date_2009_02.02.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/3/9/7/6/img/123976.jpg)
1 |
TRAVERSE DE CHASSIS AVANT ORIGINE PIAGGIO PORTER 2020< -1E0000185 Plus d'informationsQuantité requise : 2 |
||||||
2 |
7661987Z02000 GARDE-BOUE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
VIS |
||||||
|
4 |
CACHE MOTEUR INFERIEUR ORIGINE PIAGGIO PORTER -5145187Z03000- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
7662187Z010006 GARDE-BOUE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/7/6/8/img/111768.jpg)
6 |
VIS TH (6X16) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -264462 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/2/6/3/img/151263.jpg)
7 |
VIS TH (6X15) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -CM288112 Plus d'informationsQuantité requise : 6 |
||||||
|
8 |
D9004179081 ECROU Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/8/1/6/img/120816.jpg)
9 |
BARRE PROTECTRICE DE RADIATEUR ORIGINE PIAGGIO PORTER 1998<2020 -5290787Z03000 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
BOULON |
||||||
|
11 |
ECROU |
||||||
|
12 |
5713387Z01000 PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
PROTECTION |
||||||
|
14 |
9004119860000 BOULON Plus d'informationsQuantité requise : 4 |
||||||
|
15 |
5710187Z13000 CACHE ROUE DRT Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
PROTECTION |
||||||
|
17 |
PROTECTION |
||||||
|
18 |
PLAQUE |
||||||
|
19 |
5710287Z15000 CACHE ROUE GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
PROTECTION |
||||||
|
21 |
5370287Z02000 PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
PLAQUE |
||||||
|
23 |
B0233195 PLAQUE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
|
||||||
|
25 |
5170387Z02000 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
PLAQUE |
||||||
|
27 |
D5822387Z025 PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
5170487Z01000 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
B0070125 MONTANT DRT. Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
9004874013000 BOUCHON Plus d'informationsQuantité requise : 2 |
||||||
|
31 |
D5822487Z02 PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
5820487Z01000 MONTANT Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
D5711687Z03 PLAQUE Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
658993 TRAVERSE Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
B000044 PLAQUE DROITE Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
B000045 PLAQUE GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
B000047 BARRA DI TORSIONE Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
B000050 LONG CONNECTION BAR DOME/FRAME RH Plus d'informationsQuantité requise : 1 |
||||||
|
39 |
B000051 LONG CONNECTION BAR DOME/FRAME LH Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/2/img/65642.jpg)
40 |
VIS TH (6X22) ORIGINE PIAGGIO COMMUN A LA GAMME -031091 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/0/1/img/66501.jpg)
41 |
RONDELLE RESSORT (6.4X20X2) ORIGINE PIAGGIO COMMUN A LA GAMME -436695 Plus d'informationsQuantité requise : 6 |
||||||
|
42 |
ARAND.PLANA MECANIZ. D12 DIN125 ZnB |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/1/0/7/img/69107.jpg)
43 |
RONDELLE (8,2X16X2,2) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -834187 Plus d'informationsQuantité requise : 6 |
||||||
|
44 |
5811787Z01000 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
45 |
B0000015 LONG CONNECTION BAR DOME/FRAME LH Plus d'informationsQuantité requise : 1 |
||||||
|
46 |
B0000805 LONG CONNECTION BAR DOME/FRAME RH Plus d'informationsQuantité requise : 1 |
