Eclatés de véhicule - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Up Date 2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

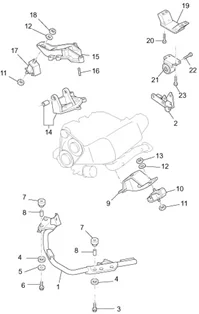

Châssis - parties plastiques - carrosseries : 02.05 SUPPORTS MOTEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/700/Porter_Maxxi_Up_Date_2009_02.05.PNG)
1 |
SUPPORT MOTEUR AVANT ORIGINE PIAGGIO PORTER 1992>2010 -5102587Z04000 Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
1232187548000 SUPPORT Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/8/9/8/img/111898.jpg)
3 |
VIS TH (10X59) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -D9004101431 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/2/5/5/img/111255.jpg)
4 |
TAMPON SUPPORT MOTEUR ORIGINE PIAGGIO PORTER 2020< -9004540073000 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/5/0/3/img/111503.jpg)
5 |
RONDELLE PLATE (10.4X46X3) ORIGINE PIAGGIO COMMUN A LA GAMME -9004201291000 Plus d'informationsQuantité requise : 2 |
|||||||||
|
6 |
VIS TH (10X59) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -D9004101431 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/2/3/5/img/111235.jpg)
7 |
TAMPON BARRE AVANT DE CHASSIS ORIGINE PIAGGIO PORTER 2020< -9004540074000 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/2/3/5/img/112235.jpg)
8 |
ENTRETOISE SUPPORT MOTEUR ORIGINE PIAGGIO PORTER 2020< -D9004560252 Plus d'informationsQuantité requise : 4 |
|||||||||
|
9 |
1231587Z07000 SUPPORT BV Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
SILENTBLOC SUPPORT MOTEUR GAUCHE ORIGINE PIAGGIO PORTER 1998>2009 -1236287513000 Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
D9004170307 ECROU Plus d'informationsQuantité requise : 1 |
|||||||||
|
12 |
9451101000000 RONDELLE Plus d'informationsQuantité requise : 2 |
|||||||||
|
13 |
D9411041000 ECROU Plus d'informationsQuantité requise : 1 |
|||||||||
|
14 |
1250187110000 - SUPPORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
15 |
SUPPORT |
|||||||||
|
16 |
D9004170307 ECROU Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/7/7/6/img/120776.jpg)
17 |
SILENTBLOC SUPPORT MOTEUR DROIT ORIGINE PIAGGIO PORTER 1998>2009 -1236187513000 Plus d'informationsQuantité requise : 1 |
|||||||||
|
18 |
D9411041000 ECROU Plus d'informationsQuantité requise : 1 |
|||||||||
|
19 |
1232287Z01000 SUPPORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
20 |
D9004119554 BOULON Plus d'informationsQuantité requise : 4 |
|||||||||
|
21 |
1230687502 SUPPORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
22 |
D9004119870 BOULON Plus d'informationsQuantité requise : 1 |
|||||||||
|
23 |
D9165160825 BOULON Plus d'informationsQuantité requise : 4 |
|||||||||
