Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Multitech E6 2015-2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

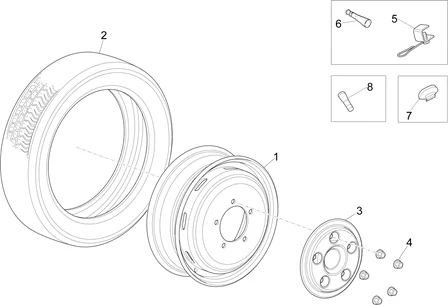

Suspensions - roues : 04.06 ROUES AVANT ET ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/849/Porter_Maxxi_Multitech_E6_2015-2019_04.06.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/2/7/7/4/img/122774.JPG)
1 |
WHEEL "PIAGGIO GENUINE PART" PORTER MAXXI -56601R- More informationQuantity required : 6 |
||||||
2 |
TYRE 165/65 R14 "PIAGGIO GENUINE PART" PORTER -56588R- More informationQuantity required : 6 |
||||||
|
3 |
B004713 - COUVERTURE COMPLÈTE More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/8/1/7/img/114817.jpg)
4 |
NUT - FOR WHEEL "PIAGGIO GENUINE PART" PIAGGIO PORTER -B000137- More informationQuantity required : 20 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/3/6/4/img/115364.JPG)
5 |
B000144 - SUPPORT More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/3/5/2/img/117352.jpg)
6 |
B000142 - PROL.SOUPAPE ROUE More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/6/4/6/img/117646.JPG)
6 |
B000143 - PROL.SOUPAPE ROUE More informationQuantity required : 2 |
||||||
|
7 |
CM037404 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
CM037405 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
CM037410 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
CM037402 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
CM037409 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
CM037406 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
B000142 - PROL.SOUPAPE ROUE More informationQuantity required : 2 |
||||||
|
7 |
CM037403 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
CM037412 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
CM037407 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
CM037411 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
CM037408 - CONTREPOIDS More informationQuantity required : 1 |
||||||
|
7 |
B000143 - PROL.SOUPAPE ROUE More informationQuantity required : 0 |
||||||
|
8 |
9004902019000 - SOUPAPE More informationQuantity required : 2 |
