Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Multitech E6 2015-2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

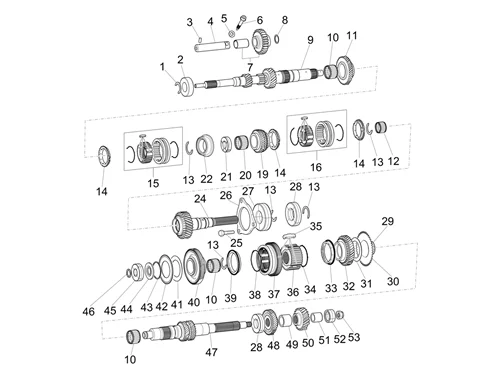

Moteur : 01.27 COMPOSANTS DE LA BOÎTE DE VITESSES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/849/Porter_Maxxi_Multitech_E6_2015-2019_01.27.png)
1 |
B010297 - CIRCLIPS More informationQuantity required : 1 |
||||||
|
2 |
BEARING FOR PRIMARY SHAFT "PIAGGIO GENUINE PART" PIAGGIO PORTER 2010> -B010296- More informationQuantity required : 1 |
||||||
|
3 |
1A005765 - GOUPILLE More informationQuantity required : 1 |
||||||
|
4 |
1A005771 - ARBRE RETR. More informationQuantity required : 1 |
||||||
|
5 |
B010464 - RONDELLE More informationQuantity required : 1 |
||||||
|
6 |
B010463 - BOULON More informationQuantity required : 1 |
||||||
|
7 |
B010459 - CAME MARCHE ARR. More informationQuantity required : 1 |
||||||
|
8 |
B010462 - RONDELLE More informationQuantity required : 1 |
||||||
|
9 |
1A005161 - ARBRE PRIMAIRE More informationQuantity required : 1 |
||||||
|
10 |
B010298 - BUTEE A AIGUI More informationQuantity required : 3 |
||||||
|
11 |
B010299 - ENGRENAGE 5 VIT More informationQuantity required : 1 |
||||||
|
12 |
B010311 - BUTEE A AIGUI More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/6/4/6/img/111646.jpg)
13 |
B010315 - CIRCLIPS More informationQuantity required : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/4/6/1/img/115461.jpg)
14 |
B011561 - BAGUE More informationQuantity required : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/4/9/9/img/117499.jpg)
15 |
B010929 - SELECTEUR More informationQuantity required : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/8/3/9/7/img/158397.jpg)
16 |
1R000330 - SELECTEUR More informationQuantity required : 2 |
||||||
|
19 |
B010885 - ENGRENAGE More informationQuantity required : 1 |
||||||
|
20 |
B010308 - BUTEE A AIGUI More informationQuantity required : 1 |
||||||
|
21 |
1A005750 - ROULEMENT A AGUILLES More informationQuantity required : 1 |
||||||
|
22 |
B010306 - ENTRETOISE More informationQuantity required : 1 |
||||||
|
24 |
1A005754 - ARBRE DE TRANSMISSION More informationQuantity required : 1 |
||||||
|
25 |
1A005757 - VIS More informationQuantity required : 3 |
||||||
|
26 |
1A005755 - PLAQUE More informationQuantity required : 1 |
||||||
|
27 |
B010314 - ROULEMENT More informationQuantity required : 1 |
||||||
|
28 |
B010319 - ROULEMENT More informationQuantity required : 2 |
||||||
|
29 |
1A005772 - CIRCLIPS More informationQuantity required : 1 |
||||||
|
30 |
1A005777 - ENGRENAGE More informationQuantity required : 1 |
||||||
|
31 |
1A005776 - COUVERCLE More informationQuantity required : 1 |
||||||
|
32 |
1A005775 - ENGRENAGE 1 VIT More informationQuantity required : 1 |
||||||
|
33 |
B011560 - CIRCLIPS More informationQuantity required : 1 |
||||||
|
34 |
B010930 - SELECTEUR More informationQuantity required : 1 |
||||||
|
35 |
B010930 - SELECTEUR More informationQuantity required : 3 |
||||||
|
36 |
B010930 - SELECTEUR More informationQuantity required : 1 |
||||||
|
37 |
B010930 - SELECTEUR More informationQuantity required : 1 |
||||||
|
38 |
B010930 - SELECTEUR More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/8/3/2/img/114832.jpg)
39 |
B010895 - BAGUE More informationQuantity required : 1 |
||||||
|
40 |
1A005762 - ENGRENAGE 1 VIT More informationQuantity required : 1 |
||||||
|
41 |
1A005774 - COUVERCLE More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/4/7/2/9/img/134729.jpg)
42 |
1A005773 - ENGRENAGE More informationQuantity required : 1 |
||||||
|
43 |
1A005772 - CIRCLIPS More informationQuantity required : 1 |
||||||
|
44 |
1A005761 - DEFLECTEUR More informationQuantity required : 1 |
||||||
|
45 |
B010323 - ROULEMENT More informationQuantity required : 1 |
||||||
|
46 |
B010322 - CIRCLIPS More informationQuantity required : 1 |
||||||
|
47 |
B010338 - ARBRE SEC.. More informationQuantity required : 1 |
||||||
|
48 |
B010896 - ENGRENAGE More informationQuantity required : 1 |
||||||
|
49 |
B010452 - ENTRETOISE More informationQuantity required : 1 |
||||||
|
50 |
1A005763 - ENGRENAGE More informationQuantity required : 1 |
||||||
|
51 |
B010454 - ENTRETOISE More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/4/7/7/4/img/134774.jpg)
52 |
1A005764 - ROULEMENT A BILLES More informationQuantity required : 1 |
||||||
|
53 |
B010456 - ECROU More informationQuantity required : 1 |
