Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Multitech E6 2015-2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

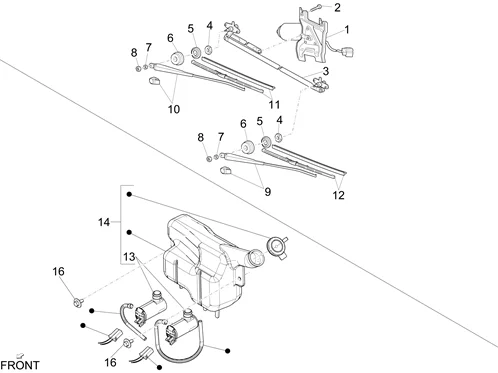

Circuit électrique : 06.12 ESSUIE-GLACES AVANT ET ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/849/Porter_Maxxi_Multitech_E6_2015-2019_06.12.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/1/5/6/3/img/121563.JPG)
1 |
WIPER ENGINE "PIAGGIO GENUINE PART" PORTER 2010> E4 -B006169- More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/2/1/img/71821.jpg)
2 |
AP8150073 - VIS More informationQuantity required : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/2/2/6/img/120226.jpg)
3 |
615895 - BRAS More informationQuantity required : 1 |
||||||
4 |
645436 - ECROU More informationQuantity required : 2 |
||||||
|
5 |
645435 - JOINT More informationQuantity required : 2 |
||||||
|
6 |
645434 - RONDELLE More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/3/9/img/63839.JPG)
7 |
006968 - RONDELLE More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/0/3/5/img/114035.JPG)
8 |
658842 - ECROU More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/7/5/9/img/117759.JPG)
9 |
660704 - BRAS More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/9/4/4/img/117944.JPG)
10 |
660705 - BRAS More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/6/4/1/6/img/116416.jpg)
11 |
WIPER BLADE - RIGHT "PIAGGIO GENUINE PART" PORTER -615897- More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/6/4/0/2/img/116402.jpg)
12 |
WIPER BLADE - LEFT "PIAGGIO GENUINE PART" PORTER -615902- More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/2/9/0/7/img/142907.JPG)
13 |
B023318 - POMPE A EAU More informationQuantity required : 2 |
||||||
|
16 |
9004119260000 - BOULON More informationQuantity required : 2 |
