Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Multitech E6 2015-2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

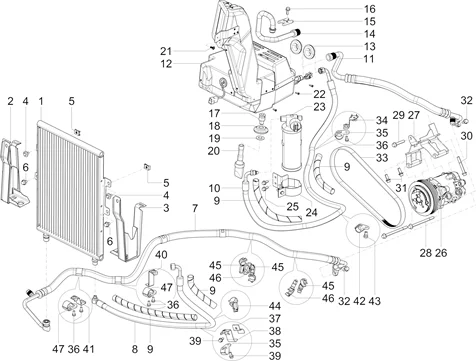

Châssis - parties plastiques - carrosseries : 02.47 AIR CONDITIONNÉ
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/849/Porter_Maxxi_Multitech_E6_2015-2019_02.47.png)
4 |
9004119260000 - BOULON More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
5 |
SPRING PLATE (M6) "PIAGGIO GENUINE PART" COMMON FOR ALL THE RANGE -254485- More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/1/4/6/img/110146.jpg)
6 |
9165140814000 - BOULON More informationQuantity required : 2 |
||||||
|
8 |
612197 - TUYAU More informationQuantity required : 1 |
||||||
|
10 |
612198 - TUYAU More informationQuantity required : 1 |
||||||
|
12 |
B004506 - GROUPE EVAPORATEUR More informationQuantity required : 1 |
||||||
|
13 |
612500 - GOMMINO More informationQuantity required : 2 |
||||||
|
14 |
B005643 - TUYAU More informationQuantity required : 1 |
||||||
|
15 |
612499 - FLANGIA FISS.T More informationQuantity required : 1 |
||||||
|
16 |
CM287320 - VIS More informationQuantity required : 1 |
||||||
|
17 |
612501 - SCARICO CONDEN More informationQuantity required : 1 |
||||||
|
18 |
612500 - GOMMINO More informationQuantity required : 1 |
||||||
|
19 |
612496 - RONDELLE More informationQuantity required : 1 |
||||||
|
20 |
612502 - ASSIEME SCARIC More informationQuantity required : 1 |
||||||
|
21 |
9356715014000 - VIS More informationQuantity required : 2 |
||||||
|
22 |
B005644 - VIS More informationQuantity required : 3 |
||||||
|
25 |
CM287320 - VIS More informationQuantity required : 2 |
||||||
|
26 |
1A003802 - POMPE DE CLIMATISATION More informationQuantity required : 1 |
||||||
|
27 |
1A003083 - SUPPORT More informationQuantity required : 1 |
||||||
|
28 |
1A004402 - VIS BRIDE More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/3/0/img/72730.jpg)
29 |
SCREW 8X45 FOR CHAIN GUIDE "PIAGGIO GENUINE PARTS" GILERA 50 SMT, RCR/APRILIA 50 SX, RX -B016805- More informationQuantity required : 1 |
||||||
|
30 |
874747 - VIS More informationQuantity required : 1 |
||||||
|
31 |
889637 - VIS More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/4/img/65644.jpg)
32 |
031116 - BOULON More informationQuantity required : 2 |
||||||
|
33 |
1A003247 - COURROIE More informationQuantity required : 1 |
||||||
|
35 |
CM039704 - COLLIER More informationQuantity required : 2 |
||||||
|
36 |
9161160614000 - BOULON More informationQuantity required : 5 |
||||||
|
39 |
9165140616000 - BOULON More informationQuantity required : 2 |
||||||
|
42 |
CM039904 - COLLIER More informationQuantity required : 1 |
||||||
|
43 |
9161160816000 - BOULON More informationQuantity required : 1 |
||||||
|
45 |
612505 - ASSIEME MOLLET More informationQuantity required : 3 |
||||||
|
46 |
612504 - ASSIEME MOLLET More informationQuantity required : 2 |
||||||
|
47 |
CM039705 - COLLIER More informationQuantity required : 2 |
||||||
|
48 |
1D000930 - CABLAGE More informationQuantity required : 1 |
