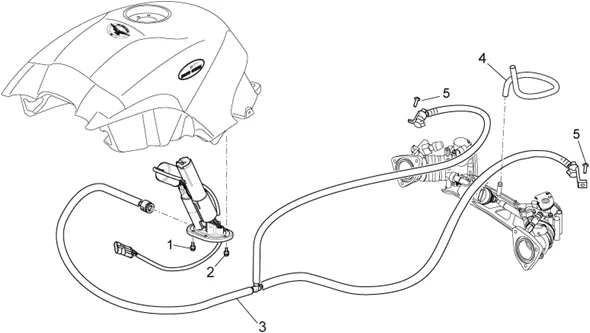

Vehicle Exploded View - MOTO-GUZZI NORGE 1200 IE 8V 2010-2015-2016 USA CN

Chassis : 33.36 ALIMENTATION

	P2R reference	71940
	Maker reference	AP8152274

AP8152274 - VIS BRIDE

More information

Quantity required : 2

	P2R reference	71939
	Maker reference	AP8152273

AP8152273 - VIS BRIDE

More information

Quantity required : 4

	P2R reference	98554
	Maker reference	883275

FUEL HOSE "PIAGGIO GENUINE PART" MOTO-GUZZI 1200 NORGE, SPORT -883275

More information

Quantity required : 1

	P2R reference	128615
	Maker reference	GU05135930

GU05135930 - TUYAU

More information

Quantity required : 1

	P2R reference	71957
	Maker reference	AP8152298

SCREW - FLANGE 5X16 "PIAGGIO GENUINE PART" COMMON TO THE RANGE MOTORBIKE APRILIA +MOTO-GUZZI -AP8152298

More information

Quantity required : 2
