Eclatés de véhicule - VESPA VESPA PRIMAVERA 50 Vespa Primavera Elettrica 45 Km-h 2023 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

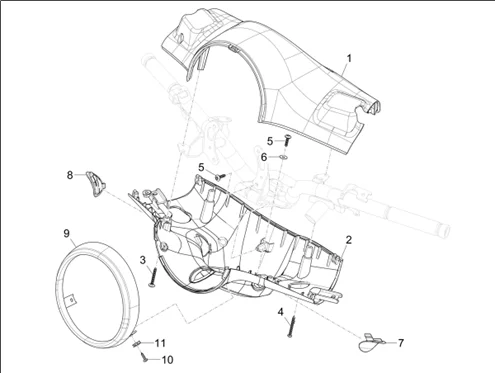

Guidon/direction : 03.02 COUVERTURES GUIDON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1258/Vespa_Primavera_Elettrica_45_Km-h_2023_(EMEA)_03.02.png)
1 |
1B010668000B04 - COUVRE-GUIDON SUPERIEUR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B010668000VK - COUVRE-GUIDON SUPERIEUR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B010668000XN2 - COUVRE-GUIDON SUPERIEUR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1B005469000B04 - COUVRE-GUIDON INFéRIEUR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1B005469000VK - COUVERCLE INF. GUIDON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/2/1/8/img/151218.jpg)
2 |
COUVRE GUIDON INFERIEUR ORIGINE PIAGGIO 50-125 VESPA PRIMAVERA 2013> NOIR 98/A -1B005469000XN2 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/8/img/66038.jpg)
3 |
VIS CARENAGE/CARROSSERIE ORIGINE PIGGIO COMMUN A LA GAMME -259577 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/7/1/0/8/img/77108.jpg)
4 |
VIS AUTOTARAUDEUSE (4X35) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -265636 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
5 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/2/5/img/65425.jpg)
6 |
RONDELLE PLATE (4.5X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016670 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
67541300B04 - BOUCHON GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
67541300VK - COUVERTURE GUIDON GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
67541300XN2 - COUVERCLE DRT Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
67543100B04 - BOUCHON D. Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
67543100VK - COUVERCLE GAU. Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
67543100XN2 - COUVERCLE GAU. Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1B010306000K1 - ENCADREMENT DE PROJECTEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/3/7/img/65437.jpg)
10 |
VIS AUTOTARAUDEUSE (3,5X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -018536 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/1/img/72921.jpg)
11 |
ECROU TOLE (3.5 PARKER) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM017403 Plus d'informationsQuantité requise : 2 |
