Eclatés de véhicule - VESPA VESPA PRIMAVERA 50 Vespa Primavera Elettrica 45 Km-h 2023 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

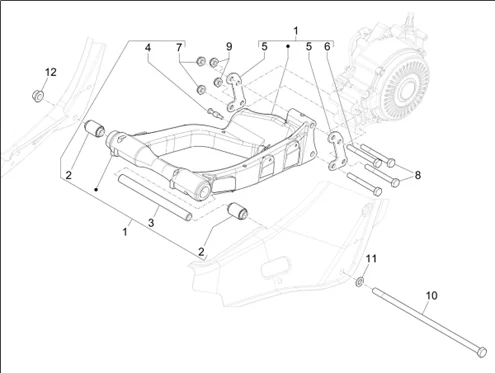

Suspensions - roues : 04.01 BRAS OSCILLANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1258/Vespa_Primavera_Elettrica_45_Km-h_2023_(EMEA)_04.01.png)
1 |
1C0065235 - SWING ARM ASSY Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1C002082 - SILENBLOC Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
CM276704 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
1C007274 - PIVOT FIX. RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
1C003244 - PLAQUE D. Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
560045 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/5/img/63765.jpg)
7 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
560045 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/3/1/9/img/82319.jpg)
10 |
AXE/VIS BRAS OSCILLANT ORIGINE PIAGGIO 50-125 VESPA LX, PRIMAVERA, SPRINT, VESPA-S, 125-250-300 VESPA GTS -597914 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/7/1/4/6/img/77146.jpg)
11 |
RONDELLE DE BRAS OSCILLANT ORIGINE PIAGGIO VESPA -266845 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/0/3/img/66103.jpg)
12 |
ECROU (M12) AXE DE ROUE ORIGINE PIAGGIO COMMUN A LA GAMME -271740 Plus d'informationsQuantité requise : 1 |
