Eclatés de véhicule - MOTO GUZZI V11 1100 V 11 Le Mans-Sport Naked 1100 2001-2002
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

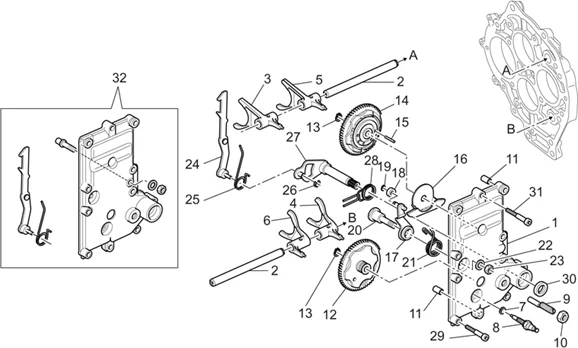

Moteur : 34.48 SELECTEUR BOÎTE DE VITESSES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1237/V_11_Le_Mans-Sport_Naked_1100_2001-2002_34.48.png)
2 |
GU04232400 - AXE DE FOURCHETTE Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
GU04230500 - FOURCHETTE 1A Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU04230800 - FOURCHETTE 2A Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU04232600 - FOURCHETTE 3A-5A Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU04231200 - FOURCHETTE 4A-6A Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/2/5/img/129125.jpg)
7 |
RONDELLE PLATE (8,25X15X1) ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU12154200- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/5/4/8/img/129548.jpg)
8 |
CAPTEUR DE POINT MORT ORIGINE PIAGGIO MOTO-GUZZI 850-1100-1200 BREVA, GRISO, NORGE, 940 GELLAGIO, 750 V7, NEVADA, 1100 CALIFORNIA, V11, 1200 STELVIO, SPORT -GU19207220- Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU04237800 - AXE EXCENTRIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU92606512 - ECROU BAS M12X1,25 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU19002020 - BAGUE 6,6X9X13 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU01236930 - SELETTORE 2A-4A-6A Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
GU90271012 - BAGUE SEEGER Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU01233630 - SELETTORE 1A-3A-5A Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU92296745 - ROULEAU Plus d'informationsQuantité requise : 5 |
||||||
|
16 |
GU04237500 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU04238600 - LEVIER Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU04234700 - ROULEAU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/1/1/6/img/132116.JPG)
19 |
CLIPS/CIRCLIPS ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90271008- Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU04234600 - GOUJON DE LEVIER Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU04238200 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU95008308 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU92606208 - ECROU M8X1,25 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU01235130 - ARPIONISMO Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
GU04238300 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/1/4/8/img/132148.JPG)
26 |
CLIPS/CIRCLIPS ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90280007- Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU01237032 - ALBERO SELETTORE Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
GU04239200 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
GU98680330 - VIS TCEI M6X30 Plus d'informationsQuantité requise : 9 |
||||||
|
30 |
GU90401526 - BAGUE D'ETANCHEITE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/5/2/img/71852.jpg)
31 |
VIS BTR (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150285- Plus d'informationsQuantité requise : 2 |
||||||
|
32 |
GU973260900017 - SELECTEUR BOITE DE VIT., KIT BLACK Plus d'informationsQuantité requise : 1 |
