Eclatés de véhicule - MOTO GUZZI V11 1100 V 11 Le Mans-Sport Naked 1100 2001-2002
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

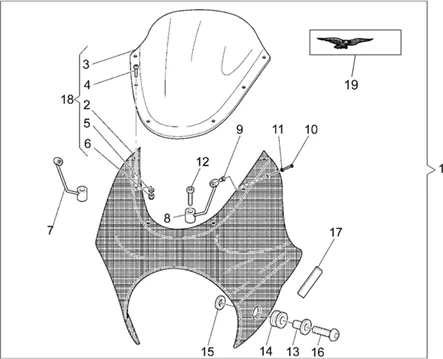

Chassis : 33.05 COUPOLE NAKED
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1237/V_11_Le_Mans-Sport_Naked_1100_2001-2002_33.05.png)
1 |
GU01977240 - COUPOLE CPL. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU01575442 - CARENAGE BRUT Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU01577240 - PARE-BRISE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU01577242 - PARABREZZA * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/1/8/img/70918.jpg)
4 |
VIS BTR (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -959559- Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
GU98230410 - VIS M4X10 Plus d'informationsQuantité requise : 4 |
||||||
|
4 |
GU98358108 - VIS Plus d'informationsQuantité requise : 6 |
||||||
|
5 |
GU95007204 - RONDELLE Plus d'informationsQuantité requise : 6 |
||||||
|
6 |
GU92781040 - ECROU Plus d'informationsQuantité requise : 6 |
||||||
|
7 |
GU01577540 - SUPPORTO DX Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
GU01578640 - SUPPORTO SX Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/9/2/img/132592.jpg)
9 |
DOUILLE ANTI VIBRATION (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU93231605- Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
GU98370515 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
GU30577800 - RONDELLE NYLON 5,5X12X1 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU98620450 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
GU91120806 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU01573940 - GOMMINO Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
GU95100218 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/0/6/8/img/133068.jpg)
16 |
VIS BTR TETE BOMBEE (8X35) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98370835- Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
GU29579460 - GARNITURE ADHESIF Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
GU01575340 - VITRE COUPOLE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU01575375 - COUPOLE CPL.NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU01926160 - "DECALCO ""AQUILA""" Plus d'informationsQuantité requise : 1 |
