Eclatés de véhicule - MOTO GUZZI V11 1100 V 11 Le Mans-Sport Naked 1100 2001-2002
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

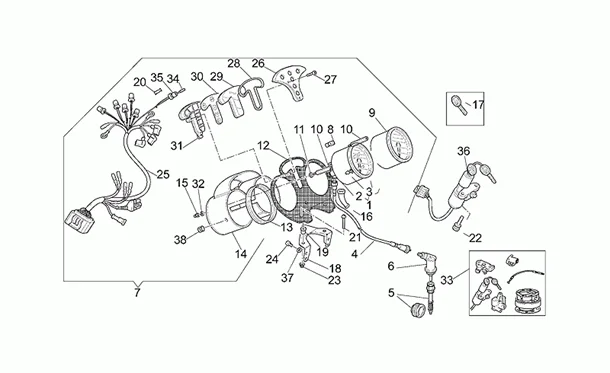

Chassis : 33.03 TABLEAU DE BORD
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1237/V_11_Le_Mans-Sport_Naked_1100_2001-2002_33.03.png)
1 |
GU02762400 - TACHIMETRO MPH Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU02761500 - COMPTEUR KILOMETRIQUE KMH BORLETTI Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU23768310 - RENVOI 60° Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU02762800 - PULSANTE AZZERATORE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU01760430 - CAVO TACHIMETRO Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU04762500 - RENVOI COMPTEUR KM Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU04768300 - RENVOI COMPTEUR KM 60° Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
GU01760061 - TABLEAU DE BORD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/6/9/img/66269.jpg)
8 |
AMPOULE/LAMPE 12V 3W W2,1X9,5D ORIGINE PIAGGIO COMMUN A LA GAMME -294131- Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
GU02767200 - ELECTRONIC REVOLUTION COUNTER Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU01763030 - DISTANZIALE Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
GU95100055 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU01764055 - PLAQUE SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
GU02762301 - GOMMA Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU01762031 - SUPPORT TACHY. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/6/4/img/132564.jpg)
15 |
ECROU BORGNE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU92787205- Plus d'informationsQuantité requise : 4 |
||||||
|
16 |
GU17762200 - GAINE Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
GU30735500 - CLE PAS CANTEE BRUT Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU01766065 - SUPPORTO CRUSCOTTO NERO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/1/img/73551.jpg)
19 |
SILENTBLOC ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU93222023- Plus d'informationsQuantité requise : 3 |
||||||
|
20 |
GU93400012 - PARTIE TERMINALE DOUILLE Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/6/0/8/1/img/126081.jpg)
21 |
VIS BTR TETE BOMBEE (6X10) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98370609- Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
GU97260415 - VIS SPECIALE M8X15 Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
GU92650136 - ECROU Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/1/7/9/img/133179.jpg)
24 |
VIS BTR (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98682316- Plus d'informationsQuantité requise : 4 |
||||||
|
25 |
GU01747230 - CABLAGGIO CRUSCOTTO Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
GU01766240 - COUVERCLE PORTE-TEMOINS NOIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/1/8/img/70918.jpg)
27 |
VIS BTR (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -959559- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/2/3/4/2/img/102342.jpg)
28 |
JOINT BOITIER TEMOIN COMPTEUR ORIGINE MOTO GUZZI V11 1999>2005 -GU02768200- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/2/3/4/3/img/102343.jpg)
29 |
PROTECTION/MOUSSE DE BOITIER TEMOINS DE COMPTEUR ORIGINE PIAGGIO MOTO-GUZZI 1100 CALIFORNIA, V11, 750 NEVADA -GU02768400- Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
GU02781101 - MASCHERINA CON VETRO SPIE Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
GU02766300 - SCATOLA PORTASPIE Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
GU30577800 - RONDELLE NYLON 5,5X12X1 Plus d'informationsQuantité requise : 4 |
||||||
|
33 |
GU01736830 - KIT SERRATURE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/6/0/img/65760.jpg)
34 |
AMPOULE/LAMPE 12V 1,2W CULOT W2X4.6D BULB T5 TEMOIN BLANC ORIGINE PIAGGIO COMMUN A LA GAMME -164634- Plus d'informationsQuantité requise : 6 |
||||||
|
35 |
GU02768600 - PORTALAMPADA Plus d'informationsQuantité requise : 6 |
||||||
|
36 |
GU01782500 - BLOCCHETTO AVVIAMENTO-BLOCC. Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
GU95008306 - RONDELLE 6,4X12X1,2 Plus d'informationsQuantité requise : 4 |
||||||
|
38 |
GU91551168 - CAOUTCHOUC Plus d'informationsQuantité requise : 1 |
