Eclatés de véhicule - MOTO GUZZI STELVIO 1000 E5+ ABS 2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

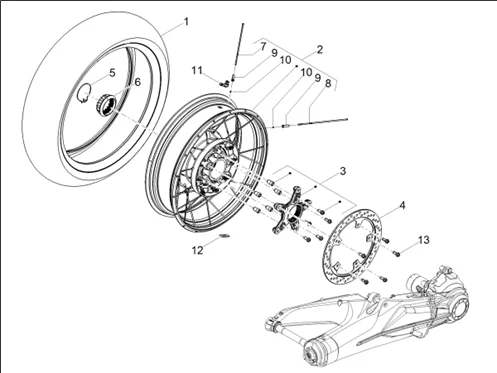

Roues : 05.02 ROUE ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1213/Stelvio_E5_ABS_2024_EMEA_05.02.png)
1 |
2B012505 - PNEU ARRIèRE (MICHELIN) Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B009787 - ROUE ARRIèRE AVEC MOYEU Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2B0116106 - SPARE PARTS REAR FLANGE CPL Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B008330 - BRAKE DISK D280MM TH5 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
2B009728 - SPRING NUT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
2B009296 - REAR WHEEL NUT Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
2B009775 - RAYON Plus d'informationsQuantité requise : 18 |
||||||
|
8 |
2B009774 - RAYON Plus d'informationsQuantité requise : 18 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/2/9/4/5/img/172945.jpg)
9 |
ECROU DE RAYON ROUE ORIGINE MOTO GUZZI V85 E5/ 660 APRILIA TUAREG 2021>2B007846 Plus d'informationsQuantité requise : 36 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/0/8/9/8/img/50898.jpg)
10 |
GOUJON DE ROUE ORIGINE APRILIA 660 TUAREG ,MOTO GUZZI V85TT -AP8150491 Plus d'informationsQuantité requise : 36 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/3/7/img/71237.jpg)
11 |
VALVE TUBELESS COUDEE 90-ORIGINE APRILIA/ MOTO GUZZI COMMUN A LA GAMME -AP8104728 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
GU14616150 - CONTREPOIDS Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
VIS BRIDE TH (8X20) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME2B009221 Plus d'informationsQuantité requise : 5 |
