Eclatés de véhicule - MOTO GUZZI STELVIO 1000 E5+ ABS 2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

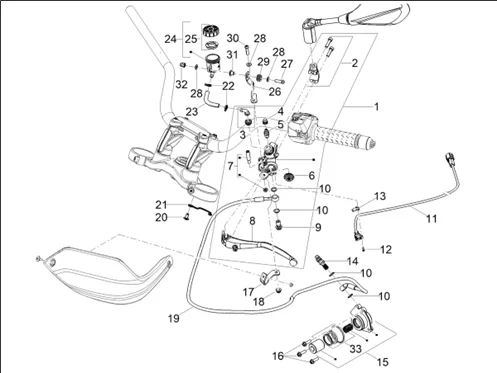

Guidon - commandes : 07.03 COMMANDE EMBRAYAGE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1213/Stelvio_E5_ABS_2024_EMEA_07.03.png)
1 |
2B008780 - CLUTCH LEVER PUMP Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B010032 - FRONT MASTER CYLINDER CLAMP Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/9/7/img/72197.jpg)
3 |
RACCORD DE POMPE FREIN ARRIERE ORIGINE APRILIA /MOTO-GUZZI COMMUN A LA GAMME -AP8213057 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8113230 - CAPUCHON RENIFLARD Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
AP8133502 - PURGE AIR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
2B007074 DUST COVER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/6/6/1/img/71661.jpg)
7 |
GOUJON MAITRE CYLINDRE DE FREIN ORIGINE PIAGGIO APRILIA 1000 RSV-2, RSV-4, 1100 TUONO -AP8133666 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/3/7/1/8/img/203718.jpg)
8 |
LEVIER EMBRAYAGE ORIGINE MOTO GUZZI V100 2022>, STELVIO 2024> -2B009608 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/5/5/5/img/127555.jpg)
9 |
VIS DE FREIN BANJO (M10X1.00) ORIGINE PIAGGIO COMMUN A LA GAMME -1C002059R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/8/3/img/71283.jpg)
10 |
RONDELLE (10X14X1,6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8113004 Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
2D000803 - INTERRUPTEUR D'EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
2B010680 - M3X12 CYL. HEAD SCREW + FLAT WASHER Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
2B011334 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP8133945 - KIT SPURGO ANT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
2B013140 - CYLINDRE COMM. EMBR. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/2/img/71942.jpg)
16 |
VIS BRIDE TH (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152279 Plus d'informationsQuantité requise : 3 |
||||||
|
17 |
2B010985 - BRIDE DE FIXATION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/8/img/71958.jpg)
18 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152299 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
2B010856 - TUYAU EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/2/4/9/2/img/142492.jpg)
20 |
VIS BTR TETE BOMBEE (6X12) ORIGINE PIAGGIO COMMUN A LA GAMME -2B004031 Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
2B010991 - GUIDE-CâBLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/5/5/img/71155.jpg)
22 |
COLLIER DURITE (10,1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101595 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
2B009459 - CLUTCH LEVER TANK OIL PIPE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
2B009678 - SMOKED OIL RESERVOIR ASSEMBLY Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
2B010030 - OIL RESERVOIR CAP Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
2B010981 - SUPPORT RéSERV.HUILE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/1/7/img/71917.jpg)
27 |
VIS BTR TETE BOMBEE (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152137 Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
RONDELLE PLATE (6.4X12.5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150178 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/7/4/4/img/66744.jpg)
29 |
PASSE CABLE (8X10X16) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -487665 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/1/4/img/71914.jpg)
30 |
VIS BTR TETE BOMBEE (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152117 Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
2B010853 - FLANGED SPACER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/7/4/img/66574.jpg)
32 |
ECROU M6 BORGNE ORIGINE PIAGGIO COMMUN A LA GAMME -479175 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/8/6/5/4/img/208654.jpg)
33 |
KIT REVISION EMBRAYAGE ORIGINE PIAGGIO MOTO-GUZZI STELVIO E5, V100 -2B013145 Plus d'informationsQuantité requise : 1 |
