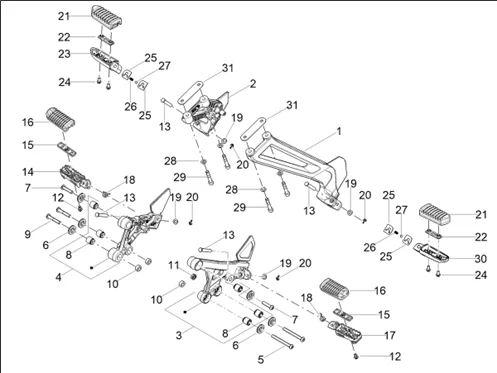

Châssis/coque : 01.02 REPOSE-PIEDS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1213/Stelvio_E5_ABS_2024_EMEA_01.02.png)
1 |
2B011809 - SUPPORT REPOSE-PIEDS PASS. G. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B011807 - SUPPORT REPOSE-PIEDS PASS. D. Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2B010234 - SUP.PL.PILOTE GCHE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B011076 - SUP.PL.PILOTE DTE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
2B010013 - SCREW M8X75 TORX KEY Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
2B009891 - RUBBER-STEEL WASHER Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/7/2/img/67372.jpg)
7 |
VIS TORX (8X30) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -599208 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/6/7/8/img/69678.jpg)
8 |
SILENTBLOC REPOSE PIED ORIGINE APRILIA 750 SHIVER 2007>2010/ MOTO GUZZI V100 -853215 Plus d'informationsQuantité requise : 6 |
||||||
|
9 |
2B011562 - SCREW M8X45 TORX KEY Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
2B009639 - SPACER 8,1X16X8 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/5/8/2/2/img/145822.jpg)
11 |
ECROU BRIDE M8 ORIGINE PIAGGIO COMMUN A LA GAMME -2B004511 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/6/6/4/4/img/156644.jpg)
12 |
VIS BRIDE TH (6X12) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -2B005143 Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
2B007845 - PIVOT REPOSE-PIEDS Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/0/9/7/img/99097.jpg)
14 |
REPOSE PIED PILOTE DROIT ORIGINE MOTO GUZZI V85 2019> -886184 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/6/9/6/img/71696.jpg)
15 |
PLAQUETTE DE REPOSE PIED AVANT ORIGINE MOTO GUZZI V85 2019> -AP8134276 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/1/7/img/71417.jpg)
16 |
CAOUTCHOUC REPOSE PIED ORIGINE PIAGGIO STELVIO, V85 MOTO GUZZI -AP8120831 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/0/9/8/img/99098.jpg)
17 |
REPOSE PIED PILOTE GAUCHE ORIGINE MOTO GUZZI V85 2019> -886185 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/3/1/0/img/72310.jpg)
18 |
RESSORT REPOSE PIED PILOTE ORIGINE PIAGGIO MOTO-GUZZI BREVA, NORGE, STELVIO, V7,V9, V85/APRILIA 750-900 SHIVER -AP8221277 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/4/img/73554.jpg)
19 |
RONDELLE 8,4X15X1,8 COMMUN A LA GAMME MOTO GUZZI / APRILIA -GU95008208 Plus d'informationsQuantité requise : 4 |
||||||
|
20 |
AP8101928 - GOUPILLE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/0/7/9/0/img/140790.jpg)
21 |
CAOUTCHOUC REPOSE PIED ORIGINE MOTO GUZZI V7 E4, E5 2017>/ V9 E4, E5 2016>/ V85 2019>-2B002225 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/7/1/img/73471.jpg)
22 |
PLAQUETTE DE REPOSE PIED ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA ET MOTO-GUZZI -GU32441210 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/3/2/9/img/68329.jpg)
23 |
REPOSE PIEDS PASSAGER DROIT ORIGINE PIAGGIO GILERA 800 GP/APRILIA 850 SRV, MOTO-GUZZI V85 -2R000570 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/1/img/71941.jpg)
24 |
VIS BRIDE TH (6X12) ORIGINE PIAGGIO COMUUN A LA GAMME -AP8152277 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/0/3/img/71703.jpg)
25 |
PLAQUE FDC REPOSE PIED PASSAGER ORIGINE PIAGGIO COMMUN A LA GAMME -AP8134451 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/3/7/img/71437.jpg)
26 |
RESSORT DE MAINTIEN REPOSE PIED ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA ET MOTO-GUZZI -AP8121133 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/7/4/img/71274.jpg)
27 |
BILLE D.7 ORIGINE PIAGGIO COMMUN A LA GAMME -AP8110110 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
28 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 4 |
||||||
|
29 |
2B004172 VIS Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/3/3/2/img/68332.jpg)
30 |
REPOSE PIEDS PASSAGER GAUCHE ORIGINE PIAGGIO GILERA 800 GP/APRILIA 850 SRV, MOTO-GUZZI V85 -2B010713 Plus d'informationsQuantité requise : 4 |
||||||
|
31 |
2B012007 - BRIDE Plus d'informationsQuantité requise : 2 |
