Eclatés de véhicule - MOTO GUZZI STELVIO 1000 E5+ ABS 2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

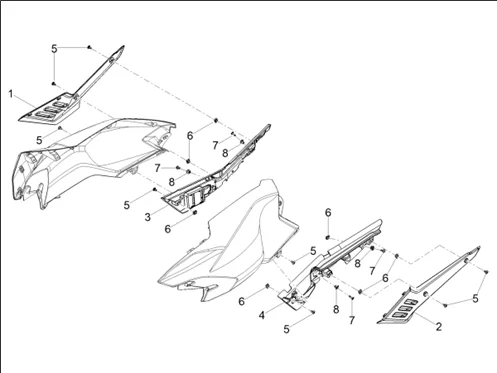

Carrosserie : 02.10 CARROSSERIE CENTRALE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1213/Stelvio_E5_ABS_2024_EMEA_02.10.png)
1 |
CARENAGE LATERAL DROIT ORIGINE PIAGGIO MOTO-GUZZI STELVIO E5+ 2024 -2B010188000G44 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
2B010188 - AILE D Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
CARENAGE LATERAL GAUCHE ORIGINE PIAGGIO MOTO-GUZZI STELVIO E5+ 2024 -2B010187000G44 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B010187 - AILE G Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2B010650 - RH INTERNAL COVER Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B010649 - LH INTERNAL COVER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/4/img/71894.jpg)
5 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150500 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/1/1/9/img/64119.jpg)
6 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -00G04401462 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/6/9/img/71769.jpg)
7 |
RIVET MALE ORIGINE PIAGGIO COMMUN A LA GAMME (ASSOCIE AP8144616) -AP8144563 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/7/3/img/71773.jpg)
8 |
RIVET FEMELLE ORIGINE PIAGGIO COMMUN A LA GAMME (ASSOCIE AP8144563) -AP8144616 Plus d'informationsQuantité requise : 4 |
