Eclatés de véhicule - APRILIA SCARABEO 125 Mot Rotax 99-04
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

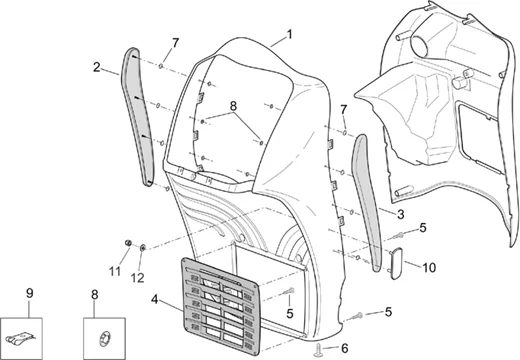

Chassis : 28.14 CARROSSERIE AV. - TABLIER AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/614/Scarabeo_125_Mot_Rotax_99-04_28.14.PNG)
1 |
AP8139261 - TAB. AV CHAMOIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8148216 - TAB. AV GRIS SHARK Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8148233 - TAB. AV ROUGE MIR? Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8148250 - TAB. AV VERT AGUA Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8148758 - TABLIER AV NOIR AP. Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8149540 - TABLIER AVANT PEINT GRIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8148772 - TABLIER AV.P.BL.CL. Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8149072 - TABLIER AV.P.ICE GR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8158180 - TABLIER AV. PEINT ROUGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8158195 - TABLIER AV VERT Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8158242 - TABLIER AV.PERCEE, NOIR Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8158246 - TABLIER AVANT PEINT GRIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8158261 - TABLIER AV.PERCEE, GRIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8158263 - TABLIER AV.PERCEE, VERT Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8158274 - TABLIER AV. PEINT BLEU Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8158288 - TABLIER AVANT PEINT OR Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8168824 - TABLIER AV. PEINT BLEU Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8158452 - TABLIER AV.PERCEE, ROUGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8178836 - SCUDO ANT.FORATO V.GRIGIO DIAM Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8158453 - TABLIER AV.PERCEE, DORE Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8168033 - TABLIER AV VERT Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8168097 - TABLIER AVANT PEINT NOIR Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8168191 - TABLIER AV. PEINT ROUGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8168204 - TABLIER AVANT PEINT GRIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8168748 - TABLIER AV VERT Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8178841 - SCUDO ANT.FORATO V.SILVER M. Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8148423 - PARE-CHOC D GRIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8158918 - PARE-CHOCS DTE, NOIR Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
AP8148424 - PARE-CHOC G GRIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
AP8158919 - PARE-CHOCS GCHE, NOIR Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
AP8139273 - GRILLE RADIAT. GRISE Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
AP8149553 - GRILLE RADIAT. GRISE Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
AP8158997 - GRILLE RADIATEUR NOIRE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/7/img/71887.jpg)
5 |
VIS CRUCIFORME (3.9X10) TARAUD INOX POUR PLASTIQUE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150444 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/1/img/71961.jpg)
6 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152302 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/1/4/4/8/3/img/214483.jpg)
6 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -2B014101 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/8/1/img/71181.jpg)
7 |
CAOUTCHOUC DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME APRILIA -AP8102504 Plus d'informationsQuantité requise : 8 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/8/img/71888.jpg)
8 |
RONDELLE ELASTIQUE (5) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -AP8150450 Plus d'informationsQuantité requise : 8 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/5/7/img/72157.jpg)
9 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8202449 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/6/9/img/71569.jpg)
10 |
CATADIOPTRE AMBRE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8124719 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/3/9/img/71839.jpg)
11 |
ECROU AUTOBLOQUANT/NYLSTOP (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150204 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/0/4/img/71804.jpg)
12 |
RONDELLE PLATE (4.3X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150011 Plus d'informationsQuantité requise : 4 |
|||||||||
