Eclatés de véhicule - APRILIA SCARABEO 4T 100 E2 2001-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

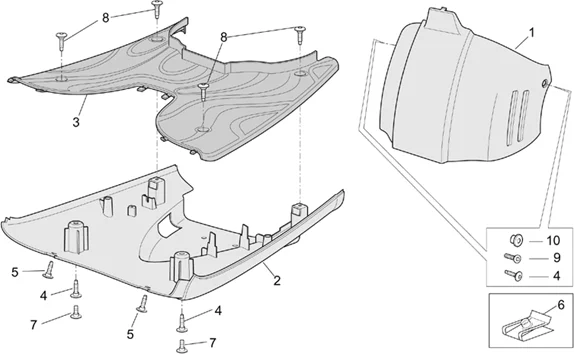

Chassis : 28.10 CARROSSERIE CENTRALE II
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/621/Scarabeo_100_4T_E2_2001-2005_28.10.PNG)
1 |
AP8158900 - COUVERCLE INSPECT.P. LEMON A. Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8168625 - COUVERCLE INSP., GRIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8168626 - COUVERCLE INSP., ROUGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8168627 - COUVERCLE INSP., BLEU Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8258461 - COUVERCLE INSP., ROUGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8258462 - COUVERCLE INSPECT.P. BLANC V. Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
Couvercle insp., bleu |
|||||||||
|
1 |
AP8258464 - COUVERCLE INSPECT.P. BLANC Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8258648 - COUVERCLE INSPECT.P.NOIRE Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8268148 - COPERCHIO ISPEZ.V.GRIGIO D. Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8268149 - COPERCHIO ISPEZ.V.SILVER OASIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
Couvercle inspect.p. blanc |
|||||||||
|
1 |
AP8268179 - COP.ISPEZIONE V.BLU MAIN Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
AP8268180 - COP.ISPEZIONE V.BIANCO V. Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8178762 - PROTEZ.INF.PIANALE BLU Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8258068 - PROT. NF.REP-PIEDS RGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8258349 - PROT.INF.REP-PIEDS, BLANC V. Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8258382 - PROT.INF.REP-PIEDS, BLANC Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8258393 - PROT.INF.REP-P. BLEU Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8258470 - PROTECTION INF. TABLIER GOLD Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
89391200XEQ - PROTECTION Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8258737 - PROT.INF.REP-P.GRIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8258756 - PROT. NF.REP-PIEDS RGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8258766 - PROT.INF.REP-P. BLEU Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8268099 - PROTEZIONE INF.PIANALE GRIGIO Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
Plancher repose-pieds gris |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/1/img/71961.jpg)
4 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152302 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/1/4/4/8/3/img/214483.jpg)
4 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -2B014101 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/7/3/img/71973.jpg)
5 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME MOTO -AP8152339 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
6 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/4/8/img/71848.jpg)
7 |
VIS CRUCIFORME (4.2X20) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150270 Plus d'informationsQuantité requise : 2 |
|||||||||
|
8 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152302 Plus d'informationsQuantité requise : 4 |
|||||||||
|
8 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -2B014101 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/3/3/0/img/72330.jpg)
9 |
VIS BTR TETE BOMBEE (6X20) INOX ORIGINE PIAGGIO COMMUN A LA GAMME -AP8224470 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/3/1/9/img/72319.jpg)
10 |
RONDELLE EN T (6X17X6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8221349 Plus d'informationsQuantité requise : 2 |
|||||||||
