Eclatés de véhicule - MOTO GUZZI BREVA 750 Breva IE 750 2003-2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

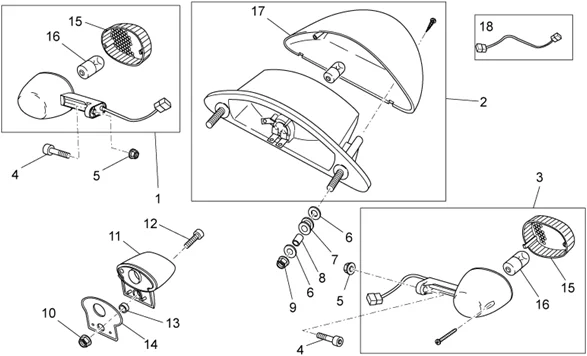

Chassis : 33.43 FEUX ARRIERE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/465/Breva_IE_750_2003-2009_33.43.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/8/8/img/73488.jpg)
1 |
CLIGNOTANT AVANT GAUCHE/ARRIERE DROIT ORIGINE PIAGGIO MOTO-GUZZI 750 BREVA 2003>2009/APRILIA 1000 TUONO 2006>2009 -GU32751610 Plus d'informationsQuantité requise : 1 |
||||||
1 |
GU32751611 - CLIGNOT.AV.GA./ARR.DR. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU32740910 - FEU ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/8/6/img/73486.jpg)
3 |
CLIGNOTANT AVANT DROIT/ARRIERE GAUCHE ORIGINE PIAGGIO MOTO-GUZZI 750 BREVA 2003>2009/APRILIA 1000 TUONO 2006>2009 -GU32750610 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
CLIGNOTANT AVANT DROIT/ARRIERE GAUCHE ORIGINE PIAGGIO MOTO-GUZZI 750 BREVA 2003>2009/APRILIA 1000 TUONO 2006>2009 -GU32751611- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/0/5/9/img/133059.jpg)
4 |
VIS BTR TETE BOMBEE (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98370621 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/8/img/71958.jpg)
5 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152299 Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
GU95100141 - RONDELLE 6,5X20X2 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/8/4/img/71384.jpg)
7 |
CAOUTCHOUC/ENTRETOISE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120030 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
GU91180711 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
GU92630206 - ECROU M6X1 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/3/img/71963.jpg)
10 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP81523066 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/6/4/2/img/69642.jpg)
11 |
ECLAIRAGE DE PLAQUE D'IMMATRICULATION ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA ET MOTO-GUZZI -85256R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/1/5/1/img/133151.jpg)
12 |
VIS BTR (5X22) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98680222 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/7/5/img/132275.jpg)
13 |
GU91120507 - DOUILLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/7/7/img/73477.jpg)
14 |
CAOUTCHOUC FEU DE PLAQUE ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU32474710 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU32753710 - VITRE CLIGNOTANT Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/7/5/2/img/131752.jpg)
15 |
GU32753711 - VITRE CLIGNOTANT Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/9/8/img/67298.jpg)
16 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
GU32741710 - GLACE PHARE AR Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU32750910 - RALLONGE CLIGNOTANT Plus d'informationsQuantité requise : 2 |
