Eclatés de véhicule - MOTO GUZZI BREVA 750 Breva IE 750 2003-2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

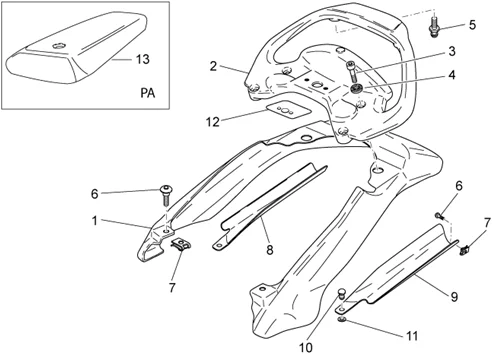

Chassis : 33.30 CARROSSERIE ARRIÉRE - DES.SELLE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/465/Breva_IE_750_2003-2009_33.30.PNG)
1 |
|
||||||
|
1 |
GU32573112 - CARENAGE AR.NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU32573113 - QUEUE AR.GRISE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU32573114 - CARENAGE AR.ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
977322 - CODONE NERO 2006 BREVA 750 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
977458 - CODONE AZZURRO BREVA 750 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU32472681 - CODONE POST BIANCO BREVA PA Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/6/2/5/img/131625.jpg)
1 |
CARENAGE ARRIERE BRUT ORIGINE PIAGGIO MOTO-GUZZI 750 BREVA 2003>2009 -GU32573110 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
977302 - MANIGLIA POST. GRIGIA Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU32464310 - POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/1/0/img/67410.jpg)
3 |
VIS BTR (8X30) ORIGINE PIAGGIO COMMUN A LA GAMME -600123 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/6/4/6/img/110646.jpg)
4 |
RONDELLE RESSORT (8.4X15X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -658837 Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
GU03467343 - COLONNETTA Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/7/3/img/71973.jpg)
6 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME MOTO -AP8152339 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
7 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
GU32479611 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU32479610 - CONTENANT PORTE-OUTILS G. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/2/8/2/img/72282.jpg)
10 |
AP8220396 - TIGE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/0/6/img/71406.jpg)
11 |
RONDELLE PLATE (D5) ORIGINE PIAGGIO COMMIUN A LA GAMME -AP8120592 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU32944210 - DECALCO PROTECT. Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
GU32472881 - COPERCHIO CODONE BIANCO BREVA PA Plus d'informationsQuantité requise : 1 |
