Eclatés de véhicule - MOTO GUZZI BREVA 750 Breva IE 750 2003-2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

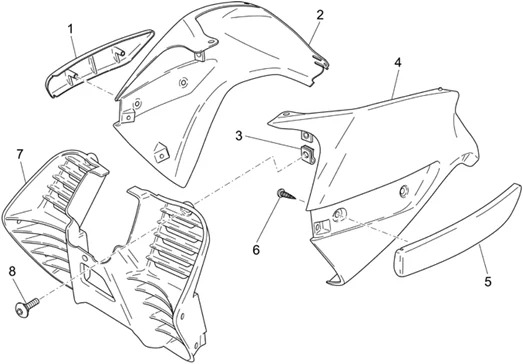

Chassis : 33.26 CARROSSERIE AV. - CONVOYEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/465/Breva_IE_750_2003-2009_33.26.PNG)
1 |
977325 - PARACOLPI PRESA ARIA DX GRIGIO 2006 BREV Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
GU32576610 - PROTECT.DTE Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
Carène latérale d.gris pl. |
|||||||||
|
2 |
GU32576210 - CARENE LATERALE D.BRUTE Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
977313 - PRESA ARIA DX ROSSO 2006 BREVA 750 Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
977315 - PRESA ARIA DX NERO 2006 BREVA 750 Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
977459 - PRESA ARIA DX AZZURRO BREVA 750 Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
977539 - PRESA ARIA DX BIANCO BREVA 750 Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
GU32573210Y05 - PRESA ARIA DX GRIGIO LUCE BREVA 750 Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
GU32576212 - CARENE LATERALE D.GRIS CR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
GU32576215 - CARENE LATERALE D. TECHNOGREY Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
GU32576281 - PRESA ARIA DX BIANCO Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
3 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 6 |
|||||||||
|
4 |
GU32576310 - CARENE LATERALE G.BRUTE Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
GU32576313 - CARENE LATERALE G.GRIS PL. Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
977314 - PRESA ARIA SX ROSSO 2006 BREVA 750 Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
977316 - PRESA ARIA SX NERO 2006 BREVA 750 Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
977460 - PRESA ARIA SX AZZURRO BREVA 750 Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
977540 - PRESA ARIA SX BIANCO BREVA 750 Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
GU32573310Y05 - PRESA ARIA SX GRIGIO LUCE BREVA 750 Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
GU32576312 - CARENE LATERALE G.GRIS CR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
GU32576314 - CARENE LATERALE G.GRIS PL. Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
GU32576315 - CARENE LATERALE G. TECHNOGREY Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
GU32576381 - PRESA ARIA SX BIANCO Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
Protetion gauche gris |
|||||||||
|
5 |
GU32576710 - PROTECT.GCHE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/7/6/img/71876.jpg)
6 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413 Plus d'informationsQuantité requise : 4 |
|||||||||
|
7 |
GU32476410 - GRILLE DE RADIATEUR Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/1/4/4/8/3/img/214483.jpg)
8 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -2B014101 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/1/img/71961.jpg)
8 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152302 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/7/3/img/71973.jpg)
8 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME MOTO -AP8152339 Plus d'informationsQuantité requise : 6 |
|||||||||
