Eclatés de véhicule - MOTO GUZZI BREVA 750 Breva IE 750 2003-2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

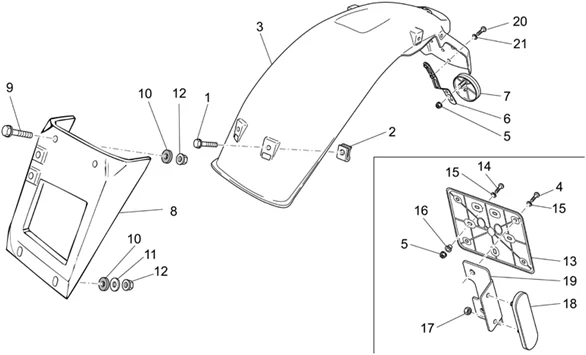

Chassis : 33.29 CARROSSERIE ARRIÉRE - GARDE-BOUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/465/Breva_IE_750_2003-2009_33.29.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/6/8/3/img/151683.jpg)
1 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152278 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
2 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/5/5/4/img/131554.jpg)
3 |
GARDE BOUE ARRIERE ORIGINE MOTO GUZZI 750 BREVA 2003>2009 -GU32474610 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/5/img/71935.jpg)
4 |
VIS BTR TETE BOMBEE (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152268 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/3/img/71963.jpg)
5 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP81523066 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/0/2/img/71702.jpg)
6 |
SUPPORT DE CATADIOPTRE ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -AP8134448- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/3/2/5/img/72325.jpg)
7 |
CATADIOPTRE ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8224164 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/1/1/7/img/131117.jpg)
8 |
BAVETTE ANTI-ECLABOUSSURES ARRIERE ORIGINE PIAGGIO MOTO-GUZZI 750 BREVA, NEVADA, V7 -GU31438765 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152278 Plus d'informationsQuantité requise : 2 |
||||||
10 |
GU93110060 - CAOUTCHOUC Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
GU95100141 - RONDELLE 6,5X20X2 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/8/img/71958.jpg)
12 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152299 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/0/1/img/71801.jpg)
13 |
SUPPORT DE PLAQUE IMMATRICULATION ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI ET MAXISCOOTER APRILIA -AP8149034- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/7/img/71937.jpg)
14 |
VIS BTR TETE BOMBEE (5X25) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152270 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/4/4/img/71844.jpg)
15 |
RONDELLE PLATE (5.5X15X1.6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150248 Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/8/3/img/71483.jpg)
16 |
AP8121736 - "DOUILLE EN ""T""" Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/3/9/img/71839.jpg)
17 |
ECROU AUTOBLOQUANT/NYLSTOP (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150204 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/6/8/img/71568.jpg)
18 |
CATADIOPTRE ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO ET MAXISCOOTER APRILIA -AP8124718 Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
GU32781910 - SUPPORT CATADIOPTRE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/9/6/1/img/132961.jpg)
20 |
VIS BTR TETE BOMBEE (5X10) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98230510 Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
GU95007205 - RONDELLE Plus d'informationsQuantité requise : 2 |
