Eclatés de véhicule - PIAGGIO VU APE CLASSIC 0 Ape MP 601 Classic 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

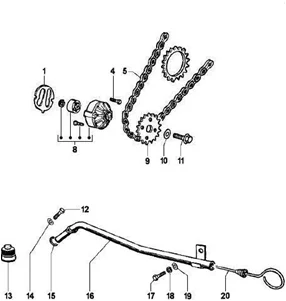

Moteur : 01.18 POMPE À HUILE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/326/Ape_MP_601_Classic_2006-2007_01.18.PNG)
1 |
L4775562 O-RING Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
829593 - BOULON Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
L2181073 CHAINE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
L6605121 CORPS POMPE HUILE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
L2816208 COURONNE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/0/1/img/66501.jpg)
10 |
RONDELLE RESSORT (6.4X20X2) ORIGINE PIAGGIO COMMUN A LA GAMME -436695- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/6/img/72706.jpg)
11 |
VIS BRIDE TH (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -B016426- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/7/img/68497.jpg)
12 |
VIS BTR (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -709674- Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
L9080258 BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
14 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406- Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
169568 O-RING ATD (CORPS) Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
830712 TUYAU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/8/img/65638.jpg)
17 |
VIS TH (6X15) ORIGINE PIAGGIO COMMUN A LA GAMME -031087- Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/6/img/65366.jpg)
19 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880- Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
830639 JAUGE NIVEAU D'HUILE ADT-T1 Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
L1400523 JAUGE NIVEAU D'HUILE Plus d'informationsQuantité requise : 1 |
