Eclatés de véhicule - PIAGGIO VU APE CLASSIC 0 Ape MP 601 Classic 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

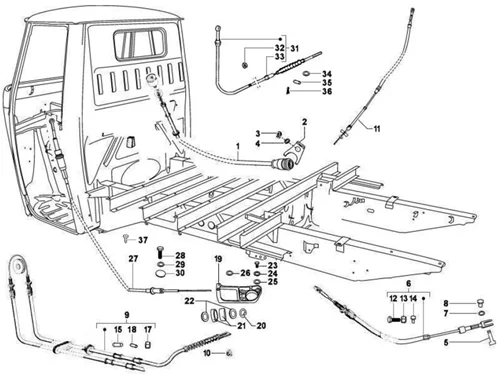

Transmisisons : 05.03 TRANSMISSIONS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/326/Ape_MP_601_Classic_2006-2007_05.03.PNG)
1 |
632353 CABLE COMPTEUR KILOMETRIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
569697 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/1/img/65461.jpg)
3 |
ECROU (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -020106- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
4 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
227810 - PIVOT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
632356 CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
003055 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
604717 POMELLO Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
632362 CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
604502 BOUCHON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/4/0/4/img/115404.jpg)
11 |
CABLE/COMMANDE/TRANSMISSION EMBRAYAGE (CABLE SEUL) ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2006>2017 -652028- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/7/6/img/65676.jpg)
12 |
VIS TENDEUR (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -090527- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/0/img/65460.jpg)
13 |
ECROU M5 ORIGINE PIAGGIO COMMUN A LA GAMME -020105- Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
119278 EMBOUT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/3/7/5/img/139375.jpg)
15 |
CAPUCHON DE CABLE DE TRANSMISSION ORIGINE PIAGGIO TRIPORTEUR APE -116260 - Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
ECROU (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -B011531- Plus d'informationsQuantité requise : 4 |
||||||
|
17 |
ECROU (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -B011531- Plus d'informationsQuantité requise : 4 |
||||||
|
18 |
075126 TERMINALE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
568991 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/9/9/img/63799.JPG)
20 |
CLIPS/CIRCLIPS ORIGINE PIAGGIO COMMUN A LA GAMME -005970- Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
197100 SILENTBLOC Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
197101 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/3/img/65643.jpg)
23 |
VIS TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -031092- Plus d'informationsQuantité requise : 3 |
||||||
|
24 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
25 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056- Plus d'informationsQuantité requise : 3 |
||||||
|
26 |
CLIPS/CIRCLIPS ORIGINE PIAGGIO COMMUN A LA GAMME -005970- Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
652048 CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
198662 BULLONE Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/7/6/6/img/109766.jpg)
30 |
PASTILLE CHASSIS ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2007>2012, CLASSIC 2006>2017, TM 703 2005>2012 DIESEL -221280- Plus d'informationsQuantité requise : 2 |
||||||
|
31 |
652051 CABLE GAZ Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/7/4/img/65474.jpg)
32 |
ECROU M6 ORIGINE PIAGGIO COMMUN A LA GAMME -020206- Plus d'informationsQuantité requise : 2 |
||||||
|
33 |
119278 EMBOUT Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056- Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
644833 VIS Plus d'informationsQuantité requise : 1 |
