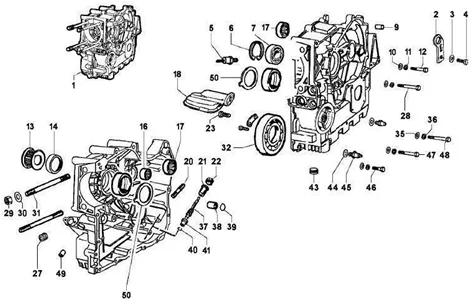

Moteur : 01.05 CARTER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/326/Ape_MP_601_Classic_2006-2007_01.05.PNG)
1 |
L2165123 CARTER Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
239817 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
030074 - BOULON S03007400 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/9/img/65419.jpg)
3 |
RONDELLE GROWER (10.6X17.6X5) ORIGINE PIAGGIO COMMUN A LA GAMME -016410- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/5/2/img/65652.jpg)
4 |
VIS TH (10X35) ORIGINE PIAGGIO COMMUN A LA GAMME -031159- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
L9680047 SONDE TEMPERATURE/COUVERCLE ATD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/2/7/img/63827.jpg)
6 |
CLIPS/CIRCLIPS (66X2) ORIGINE PIAGGIO COMMUN A LA GAMME -006662- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
L3010233 DOUILLE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
L4320050 DOUILLE ATD-T1 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
10 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/8/img/65418.jpg)
11 |
RONDELLE (8,15X13,75X4,5) ORIGINE PIAGGIO COMMUN A LA GAMME -016408- Plus d'informationsQuantité requise : 4 |
||||||
|
12 |
030082 - BOULON S03008200 Plus d'informationsQuantité requise : 3 |
||||||
|
13 |
L6480072 ENGRENEGE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
169360 CAGE A AIGUILLES ATD-T1 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
L1585222 CAGE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
L1425215 ROULEMENT Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
831005 PESCANTE Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
224429 CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/3/img/68493.jpg)
23 |
VIS BTR (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -709099- Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
485340 BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
VIS TH (8X100) ORIGINE PIAGGIO COMMUN A LA GAMME -030086- Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
221164 ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
L6850212 GOUJON Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058- Plus d'informationsQuantité requise : 13 |
||||||
|
36 |
RONDELLE (8,15X13,75X4,5) ORIGINE PIAGGIO COMMUN A LA GAMME -016408- Plus d'informationsQuantité requise : 13 |
||||||
|
37 |
224019 - ROCCHETTO CONT Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
168409 GRANO DI RIFER Plus d'informationsQuantité requise : 1 |
||||||
|
39 |
L1200333 JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/0/9/img/63809.JPG)
40 |
CLIPS/CIRCLIPS ORIGINE PIAGGIO COMMUN A LA GAMME -006409- Plus d'informationsQuantité requise : 1 |
||||||
|
43 |
L9080243 VIS DE VIDANGE Plus d'informationsQuantité requise : 1 |
||||||
|
44 |
401787 JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
45 |
287887 INTERRUPTEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/1/9/img/65619.JPG)
47 |
VIS TH (8X90) ORIGINE PIAGGIO COMMUN A LA GAMME -030084- Plus d'informationsQuantité requise : 3 |
||||||
|
48 |
VIS TH (8X100) ORIGINE PIAGGIO COMMUN A LA GAMME -030086- Plus d'informationsQuantité requise : 8 |
||||||
|
50 |
L7653022 RONDELLE Plus d'informationsQuantité requise : 2 |
