Eclatés de véhicule - PIAGGIO VU APE CLASSIC 0 Ape MP 601 Classic 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

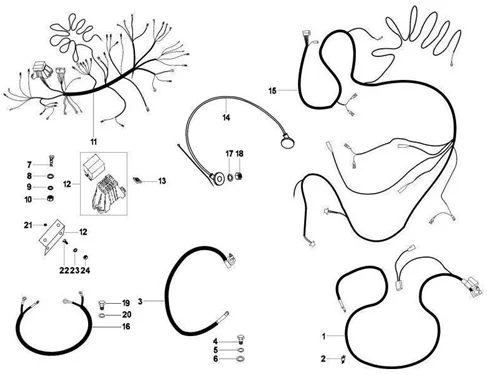

Installation électrique : 06.08 FAISCEAU DE CABLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/326/Ape_MP_601_Classic_2006-2007_06.08.PNG)
1 |
632351 CABLE POSITIF DE LA BATTERIE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
567706 - FUSIBLE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
567566 CABLE NEGATIF DE LA BATTERIE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/9/img/65639.jpg)
4 |
VIS TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031088- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
5 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
6 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/4/img/65634.jpg)
7 |
VIS TH (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031058- Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
003055 - RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/3/7/img/63837.jpg)
9 |
RONDELLE ELASTIQUE (5,3X10) ORIGINE PIAGGIO COMMUN A LA GAMME -006965- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/0/img/65460.jpg)
10 |
ECROU M5 ORIGINE PIAGGIO COMMUN A LA GAMME -020105- Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
652079 FAISCEAU DE CÁBLES Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
567581 PORTE FUSIBLES Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
567733 PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
568103 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
616841 CABLE DE LA BOUGIE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
652078 FAISCEAU DE CÁBLES Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
652080 FAISCEAU DE CÁBLES Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
VIS TH (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031058- Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
RONDELLE ELASTIQUE (5,3X10) ORIGINE PIAGGIO COMMUN A LA GAMME -006965- Plus d'informationsQuantité requise : 2 |
||||||
|
24 |
ECROU M5 ORIGINE PIAGGIO COMMUN A LA GAMME -020105- Plus d'informationsQuantité requise : 2 |
