Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTANE STANDARD 0 Porter Up-Date 2009-2010
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

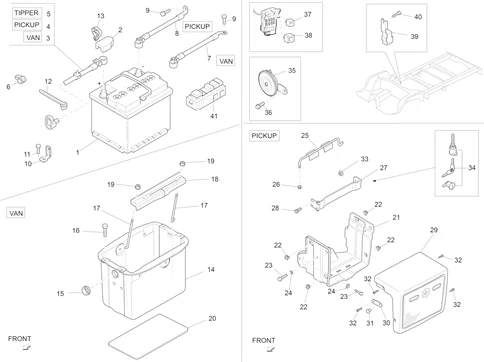

Circuit électrique : 06.05 RELAIS - BATTERIE - AVERTISSEUR SONORE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/994/Porter_Up-Date_2009-2010_06.05.png)
1 |
600698M - BATTERIE More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/3/1/8/1/img/123181.jpg)
1 |
BATTERY 12V-60AH TUDOR "PIAGGIO GENUINE PART" PORTER DIESEL 14 -600699M More informationQuantity required : 1 |
||||||
|
2 |
580188 - COUVERTURE More informationQuantity required : 1 |
||||||
|
3 |
B004341 - CABLE BATTERIE + More informationQuantity required : 1 |
||||||
|
3 |
B006170 - CABLE BATTERIE + More informationQuantity required : 1 |
||||||
|
4 |
B004338 - CABLE BATTERIE More informationQuantity required : 1 |
||||||
|
5 |
B004340 - FAISC. DE CABLES More informationQuantity required : 1 |
||||||
|
6 |
644286 - COLLIER More informationQuantity required : 1 |
||||||
|
7 |
|
||||||
|
8 |
8212387Z01000 - FAISC.CABLES More informationQuantity required : 1 |
||||||
|
9 |
9004119556000 - BOULON More informationQuantity required : 1 |
||||||
|
10 |
8271587Z31000 - SUPPORT BATTERIE More informationQuantity required : 1 |
||||||
|
11 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/1/7/img/66017.jpg)
12 |
257134 - COLLIER More informationQuantity required : 1 |
||||||
|
13 |
9004464482000 - COLLIER More informationQuantity required : 2 |
||||||
|
14 |
B004698 - PLAQUE ROUE D'ESCORTE More informationQuantity required : 1 |
||||||
|
14 |
B0056275 - PLAQUE BATERIE More informationQuantity required : 1 |
||||||
|
14 |
B007690 - PLAQUE BATERIE More informationQuantity required : 1 |
||||||
|
15 |
9004480123000 - More informationQuantity required : 1 |
||||||
|
15 |
B007915 - ANNEAU DE PROTECTION More informationQuantity required : 1 |
||||||
|
16 |
9165140616000 - BOULON More informationQuantity required : 5 |
||||||
|
17 |
7445187Z01000 - BOULON More informationQuantity required : 1 |
||||||
|
18 |
7448187Z01000 - COLLIER More informationQuantity required : 1 |
||||||
|
19 |
261317 - ECROU More informationQuantity required : 1 |
||||||
|
20 |
263425 - SUPPORT More informationQuantity required : 1 |
||||||
|
21 |
PORTE BATT. |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/4/6/0/img/111460.jpg)
22 |
9004189001000 - PASSE-CABLE 1200 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/1/9/8/img/151198.jpg)
23 |
CM287314 - BOULON More informationQuantity required : 1 |
||||||
|
24 |
9004208030000 - RONDELLE More informationQuantity required : 1 |
||||||
|
25 |
263403 - COLLIER More informationQuantity required : 1 |
||||||
|
26 |
261317 - ECROU More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/6/9/0/4/img/116904.jpg)
27 |
263400 - SERRURE More informationQuantity required : 1 |
||||||
|
28 |
9004159377000 - VIS More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/6/2/4/img/117624.jpg)
29 |
262836 - COUVERCLE More informationQuantity required : 1 |
||||||
|
30 |
263740 - ETRIER More informationQuantity required : 1 |
||||||
|
31 |
263750 - COLLIER More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/0/9/5/img/112095.jpg)
32 |
9356055012000 - VIS More informationQuantity required : 1 |
||||||
|
33 |
D4815587Z01 - ECROU More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/1/9/1/3/img/121913.jpg)
34 |
LOCK CYLINDER SET FOR BOOT/SPARE WHEEL "PIAGGIO GENUINE PART" PIAGGIO PORTER -566819 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/2/4/2/img/115242.jpg)
35 |
HORN "PIAGGIO GENUINE PART" PORTER, CARGO -660522 More informationQuantity required : 1 |
||||||
|
36 |
D9161140814 - BOULON More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/8/3/7/8/img/118378.jpg)
37 |
FLASHER UNIT "PIAGGIO GENUINE PART" PIAGGIO PORTER 1992>2009 -D8198087Z02 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/3/3/7/img/119337.jpg)
38 |
FUEL PUMP RELAY "PIAGGIO GENUINE PART" PORTER -9004987009000 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/4/1/8/img/120418.jpg)
39 |
RELAY- FOR COOLING FAN "PIAGGIO GENUINE PART" PORTER -8863087528000 More informationQuantity required : 1 |
||||||
|
40 |
D9165260616 - BOULON More informationQuantity required : 1 |
||||||
|
40 |
D9165260616 - BOULON More informationQuantity required : 1 |
||||||
|
41 |
B006171 - BOITE A FUSIBLES More informationQuantity required : 1 |
