Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTANE STANDARD 0 Porter Up-Date 2009-2010
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

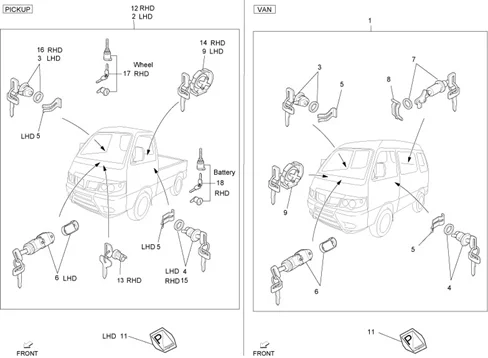

Châssis - parties plastiques - carrosseries : 02.46 SERRURES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/994/Porter_Up-Date_2009-2010_02.46.png)
1 |
658994 - SET SERRURE More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/1/7/1/0/img/121710.jpg)
2 |
LOCK KIT- COMPLETE "PIAGGIO GENUINE PART" PORTER -B023250 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/6/9/0/0/img/176900.jpg)
3 |
1E002624 - BLOC More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/8/1/5/img/119815.jpg)
4 |
LEFT DOOR LOCK "PIAGGIO GENUINE PART" PORTER -1E002625 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/2/7/9/3/img/142793.jpg)
5 |
615094 - COLLIER More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/8/4/2/0/img/158420.jpg)
6 |
IGNITION KEY SWITCH "PIAGGIO GENUINE PART" PIAGGIO PORTER -1E002643 More informationQuantity required : 1 |
||||||
|
7 |
658998 - SERRURE ARR. More informationQuantity required : 1 |
||||||
|
8 |
658949 - COLLIER More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/8/3/5/1/img/118351.jpg)
9 |
FUEL CAP "PIAGGIO GENUINE PART" PORTER E4 2010> PETROL OR DIESEL -658999 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/7/1/9/img/114719.jpg)
10 |
658997 - CLEF EBLANCHE More informationQuantity required : 2 |
||||||
|
11 |
B004621 - MONOGRAMME More informationQuantity required : 1 |
||||||
|
12 |
6900587Z17000 - CYLINDRE More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/0/0/9/img/119009.jpg)
13 |
IGNITION KEY SWITCH "PIAGGIO GENUINE PART" PIAGGIO PORTER -2634650001- More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/2/5/6/img/120256.jpg)
14 |
FUEL CAP "PIAGGIO GENUINE PART" PIAGGIO PORTER 1992>2010 -6905887Z04000- More informationQuantity required : 1 |
||||||
|
15 |
2634670001 - CYLINDRE More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/1/7/4/img/120174.jpg)
16 |
2634660001 - CYLINDRE More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/1/9/1/3/img/121913.jpg)
17 |
LOCK CYLINDER SET FOR BOOT/SPARE WHEEL "PIAGGIO GENUINE PART" PIAGGIO PORTER -566819 More informationQuantity required : 1 |
||||||
|
18 |
566820 - CYLINDRE More informationQuantity required : 1 |
