Eclatés de véhicule - VESPA VESPA 946 125 4T 3V ABS 2013-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

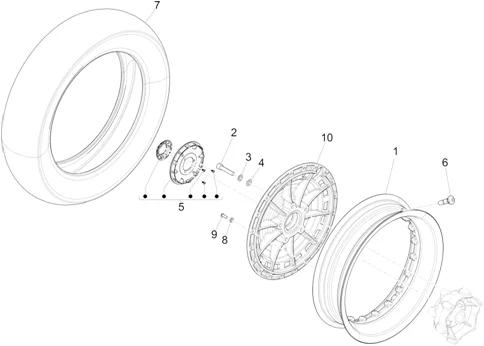

Suspensions - roues : 04.11 ROUE AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_04.11.PNG)
1 |
1C0001964 - ROUE AVANT RIM Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
1C0007184 - ROUE AVANT RIM Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/7/img/65747.jpg)
2 |
VIS BTR (8X40) ORIGINE PIAGGIO COMMUN A LA GAMME -149104- Plus d'informationsQuantité requise : 5 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
3 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047- Plus d'informationsQuantité requise : 5 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/2/2/img/65422.jpg)
4 |
RONDELLE PLATE (8.2X13X2) ORIGINE PIAGGIO COMMUN A LA GAMME -016604- Plus d'informationsQuantité requise : 5 |
|||||||||
|
5 |
1C001056 - COUVRE-GUIDON Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
669061 - COUVRE-GUIDON Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/0/img/67350.jpg)
6 |
VALVE TUBELESS ORIGINE PIAGGIO COMMUN A LA GAMME -597679- Plus d'informationsQuantité requise : 1 |
|||||||||
|
7 |
666404 - PNEU 120/70-12" MICHELIN CITY GRIP Plus d'informationsQuantité requise : 1 |
|||||||||
|
7 |
1C000742 - PNEU 120/70-12" FIRM MICHELIN Plus d'informationsQuantité requise : 1 |
|||||||||
|
8 |
003055 - RONDELLE Plus d'informationsQuantité requise : 20 |
|||||||||
|
9 |
669057 - BOULON Plus d'informationsQuantité requise : 20 |
|||||||||
|
10 |
1C00051100HB - MOYEU Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
1C000640 - MOYEU ROUE Plus d'informationsQuantité requise : 1 |
|||||||||
Tous les éclatés de ce véhicule
-
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015.PNG)
-
00.01 Accessoires
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/no-image-available.jpg)
-
01.02 Moteur complet
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.02.PNG)
-
01.05 Carter
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.05.PNG)
-
01.06 Vilebrequin
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.06.PNG)
-
01.07 Groupe cylindre-piston-axe
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.07.PNG)
-
01.10 Ensemble culasse - Soupape
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.10.PNG)
-
01.11 Groupe support balanciers
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.11.PNG)
-
01.12 Couvercle culasse
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.12.PNG)
-
01.13 Poulie motrice
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.13.PNG)
-
01.14 Poulie entrainee
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.14.PNG)
-
01.15 Couvercle carter - Refoidissement carter
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.15.PNG)
-
01.18 Pompe à huile
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.18.PNG)
-
01.20 Démarrage - Démarrage électrique
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.20.PNG)
-
01.21 Volant magnetique
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.21.PNG)
-
01.23 Couvercle volant magnetique - Filtre à huile
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.23.PNG)
-
01.25 Ensemble réducteur
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.25.PNG)
-
01.36 Corps papillon - Injecteur - Raccord d'admission
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.36.PNG)
-
01.42 Silencieux
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.42.PNG)
-
01.45 Filtre à air
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.45.PNG)
-
02.01 Châssis/coque
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.01.PNG)
-
02.25 Béquille/s
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.25.PNG)
-
02.26 Tablier avant
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.26.PNG)
-
02.30 Coffre avant - Contre-tablier
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.30.PNG)
-
02.31 Protection centrale - Repose-pieds
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.31.PNG)
-
02.32 Couvertures laterales - Spoiler
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.32.PNG)
-
02.33 Logement roue - Garde boue
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.33.PNG)
-
02.37 Couvercle arrière - Pare-boue
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.37.PNG)
-
02.38 Monogrammes - Decorations
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.38.PNG)
-
02.39 Selle/sieges
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.39.PNG)
-
02.44 Porte-bagages arrière
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.44.PNG)
-
02.45 Rétroviseur/s
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.45.PNG)
-
02.46 Serrures
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.46.PNG)
-
02.47 Réservoir carburant
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.47.PNG)
-
03.01 Couvertures guidon
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_03.01.PNG)
-
03.02 Groupe instruments - Cruscotto
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_03.02.PNG)
-
03.06 Guidon - Maître cylindre
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_03.06.PNG)
-
04.01 Bras oscillant
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_04.01.PNG)
-
04.02 Fourche/tube direction - Ensemble butée dir.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_04.02.PNG)
-
04.10 Suspension arrière - Amortisseur/s
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_04.10.PNG)
-
04.11 Roue avant
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_04.11.PNG)
-
04.12 Roue arrière
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_04.12.PNG)
-
05.02 Tuyaus du freins - Etriers de frein (ABS)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_05.02.PNG)
-
05.03 Transmissions
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_05.03.PNG)
-
06.01 Inverseurs - Commutateurs - Boutons - Interrupteurs
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_06.01.PNG)
-
06.03 Eclairages avant - Clignotants
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_06.03.PNG)
-
06.04 Eclairages arrière - Clignotants
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_06.04.PNG)
-
06.05 Relais - Batterie - Avertisseur sonore
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_06.05.PNG)
-
06.06 Régulateurs de tension - Centrales electroniques - Bobine H.T.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_06.06.PNG)
-
06.08 Faisceau de câbles principal
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_06.08.PNG)
