Eclatés de véhicule - VESPA VESPA 946 125 4T 3V ABS 2013-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

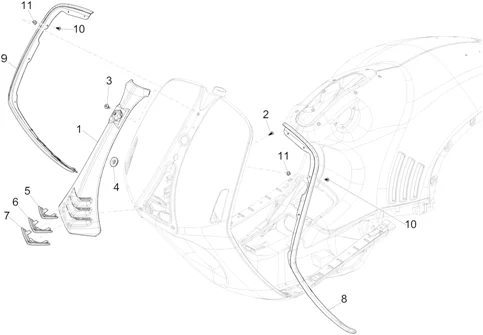

Châssis - parties plastiques - carrosseries : 02.26 TABLIER AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_02.26.PNG)
1 |
676154 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
6761540090 - CACHE-DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
67615400BR - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
67615400DT - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
67615400HF - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/7/img/73357.jpg)
2 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
2 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.JPG)
3 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/5/img/73365.jpg)
3 |
VIS TORX (6X16) AVEC EPAULEMENT ORIGINE PIAGGIO COMMUN A LA GAMME -CM179202- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/8/5/0/img/65850.jpg)
4 |
TAMPON/SILENCBLOC DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -1B000888- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
676061 - DECORATIONS Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
676062 - DECORATIONS Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
676063 - DECORATIONS Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
675172 - BORDURE TABLIER GAU VESPA 946 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
675173 - BORDURE TABLIER D Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/8/img/73358.jpg)
10 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603- Plus d'informationsQuantité requise : 18 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/8/3/2/img/65832.jpg)
11 |
AGRAPHE/CHEVILLE A EXPANSION ORIGINE PIAGGIO COMMUN A TOUTE LE GAMME -199190- Plus d'informationsQuantité requise : 18 |
