Eclatés de véhicule - VESPA VESPA 946 125 4T 3V ABS 2013-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

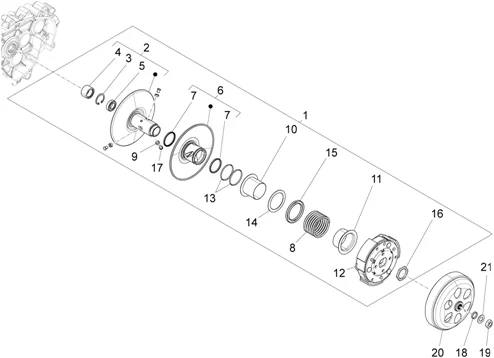

Moteur : 01.14 POULIE ENTRAINEE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/206/Vespa_946_125_4T_3V_ABS_2013-2015_01.14.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/6/2/1/0/img/96210.jpg)
1 |
POULIE AVEC EMBRAYAGE ORIGINE PIAGGIO 125 FLY, VESPA LX, VESPA-S 2012> 3 SOUPAPES -CM167101- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/5/5/3/img/94553.jpg)
2 |
MOYEU/FLASQUE FIXE DE POULIE RECEPTRICE ORIGINE PIAGGIO 125 FLY, VESPA LX, VESPA-S 2012> 3 SOUPAPES -B014157- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/6/7/8/img/73678.jpg)
3 |
CLIPS/CIRCLIPS CORRECTEUR DE COUPLE ORIGINE PIAGGIO FLY 125-150, LIBERTY 125-150, MP3 125-250-300-400-500/125 VESPA LX, GTS, VESPA-S -006628- Plus d'informationsQuantité requise : 1 |
||||||
4 |
B014169 - DOUILLE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
880512 - ROULEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
880538 - DEMI-POULIE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/3/7/img/66237.jpg)
7 |
289950 - BAGUE Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
B013304 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/9/3/img/66393.jpg)
9 |
DOUILLE DE POULIE ENTRAINEE ORIGINE PIAGGIO COMMUN A LA GAMME -431091- Plus d'informationsQuantité requise : 3 |
||||||
|
10 |
880539 - DOUILLE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
880543 - COUPELLE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
CM1672015 - GROUPE EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/3/1/img/66231.jpg)
13 |
JOINT EMBRAYAGE ORIGINE PIAGGIO 50-125 COMMUN A LA GAMME -289840- Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
880540 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
880541 - COUPELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/3/9/img/66239.jpg)
16 |
ECROU EMBRAYAGE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -289955- Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
B014466 - PIVOT Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/5/9/1/img/94591.jpg)
18 |
ENTRETOISE POULIE ENTRAINEE ORIGINE PIAGGIO 125 LIBERTY 2012>2015 -B014652- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/4/9/img/72749.jpg)
19 |
ECROU POULIE ENTRAINEE ORIGINE PIAGGIO COMMUN A LA GAMME -B016992- Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
1A004103 - TAMBOUR D'EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/3/2/img/66132.jpg)
21 |
RONDELLE (12X22X1) ORIGINE PIAGGIO COMMUN A LA GAMME -274246- Plus d'informationsQuantité requise : 1 |
