Eclatés de véhicule - APRILIA SXV 550 Street Legal 2009-2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

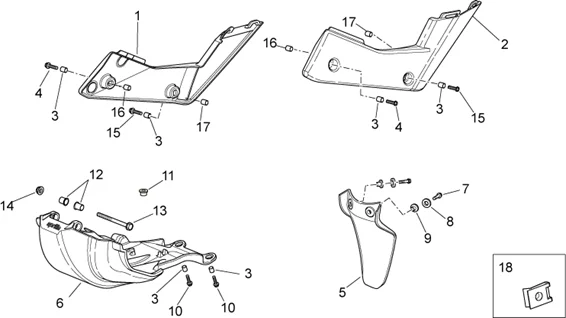

Chassis : 28.13 CARROSSERIE CENTRALE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/629/SXV_550_Street_Legal_2009-2011_28.13.PNG)
1 |
AP8184788 - AILE D Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8184919 - FLANC D, NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184789 - AILE G Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184920 - FLANC G, NOIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/5/9/7/img/72597.jpg)
3 |
RONDELLE EN T (10X16X3,5) POUR VIS DE 6 ORIGINE PIAGGIO COMMUN A LA GAMME -AP9100053 Plus d'informationsQuantité requise : 6 |
||||||
|
4 |
CM236001 - VIS M6X30 Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
AP9100504 - PROTEZIONE AMMORTIZZ. Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP9100347 - RIPARO MOTORE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/0/img/71940.jpg)
7 |
VIS BRIDE TH (5X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152274 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/4/2/img/71742.jpg)
8 |
RONDELLE THERMOFUGE D6 TOLE ECHAPPEMENT ORIGINE PIAGGIO 500 MP3, BEVERLY/APRILIA 500 SCARABEO, ATLANTIC -AP8144064 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/8/3/img/71483.jpg)
9 |
AP8121736 - "DOUILLE EN ""T""" Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/6/8/3/img/151683.jpg)
10 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152278 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/5/1/img/71151.jpg)
11 |
SILENTBLOC/CAOUTCHOUC EN T ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101372 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP9100778 - BUSSOLA FISS.PROTEZIONE MOTORE Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
AP9100661 - VITE TEF M6X95 Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP9100434 - DADO AUTOBL.FLANGIATO M6X1 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
CM236002 - VIS M6X25 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
CM235801 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
CM235802 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
18 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 2 |
