Eclatés de véhicule - APRILIA SXV 550 Street Legal 2009-2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

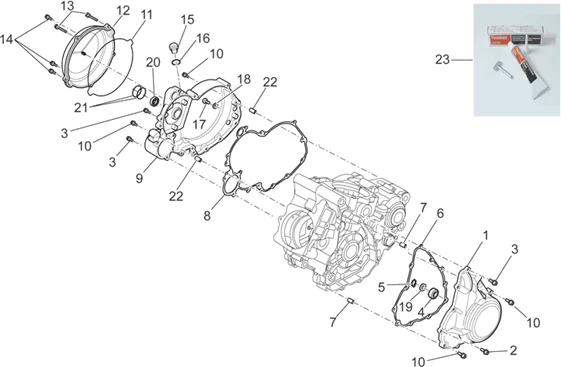

Moteur : 29.32 CARTER MOTEUR II
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/629/SXV_550_Street_Legal_2009-2011_29.32.PNG)
1 |
8552424 - COUVERCLE D'ALLUMAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/2/img/71942.jpg)
2 |
VIS BRIDE TH (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152279 Plus d'informationsQuantité requise : 9 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/3/img/71943.jpg)
3 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152280 Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/6/9/4/img/69694.jpg)
4 |
JOINT SPI (12X22X6) DE POMPE A EAU ORIGINE PIAGGIO APRILIA 1200 CAPONORD, DORSODURO, 450-550 RXV, RSV -855031 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/9/9/img/72699.jpg)
5 |
CLIPS/CIRCLIPS (25X26,9X1,2) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -B015959 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/7/6/8/0/img/97680.jpg)
6 |
JOINT COUVERCLE ALLUMAGE ORIGINE PIAGGIO 450-500 RXV, SXV -AP9150153 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
AP9150118 - BUSSOLA DI RIFERIMENTO Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
JOINT CARTER MOTEUR CENTRAL ORIGINE APRILIA RXV 450-550 -AP9150148 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
851019 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/5/img/71945.jpg)
10 |
VIS BRIDE TH (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152282 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/7/6/7/7/img/97677.jpg)
11 |
JOINT TORIQUE (171.13X2.62) COUVERCLE EMBRAYAGE ORIGINE APRILIA 450 RXV, SXV 2006>2011 -AP9150150 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP9150094 - COPERCHIO FRIZIONE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
AP9150395 - VITE TEF M6X1 - L60 Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
VIS BRIDE TH (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152279 Plus d'informationsQuantité requise : 3 |
||||||
|
15 |
BOUCHON REMPLISSAGE HUILE ORIGINE APRILIA 900-1200 CAPONORD, DORSODURO, SHIVER -AP9150410 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/1/9/5/0/img/61950.jpg)
16 |
JOINT TORIQUE (18.72X2.62) ORIGINE PIAGGIO COMMUN A LA GAMME -AP9150356 Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
AP9150473 - VITE TBEI M6X10 Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
AP9150351 - ROSETTA D6-D12-SP1 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
AP9150522 - SCODELLINO PARAOLIO Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
85114R - ROULEMENT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/3/7/4/6/1/img/37461.jpg)
21 |
JOINT TORIQUE (20X1) ORIGINE PIAGGIO COMMUN A LA GAMME -851012 Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
851017 - DOUILLE Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
855252 - PATE A SCELLER Plus d'informationsQuantité requise : 1 |
