Eclatés de véhicule - APRILIA SR 50 H20 New IE Carb 2004-2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

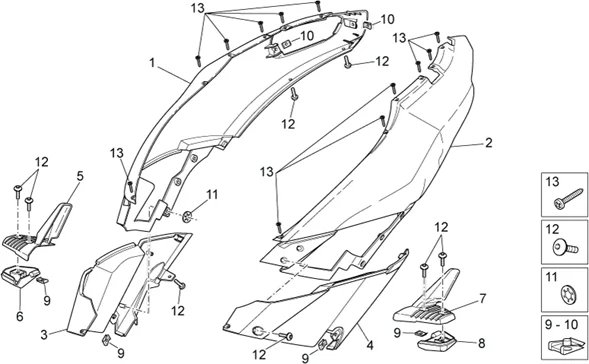

Chassis : 28.13 CARROSSERIE POSTERIEURE I
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/734/SR_50_H20_New_IE_Carb_2004-2009_28.13.PNG)
1 |
AP8179908 - REAR COVER RED Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268049 - SEMICODONE DX Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268299 - SEMICODONE DX V.ARANCIO SPEED Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268310 - SEMICODONE DX V.BIANCO APR. Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268342 - SEMICODONE DX V.BLU LIMITED Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268512 - SEMICODONE DX V.BIA.APR. Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268568 - SEMICODONE DX V.SILVER MIRROR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268578 - SEMICODONE DX V.NERO DIABLO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/0/1/2/7/img/60127.jpg)
1 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO APRILIA SR 2004>2009 JAUNE -AP8268588 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268729 - QUEUE D, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268865 - QUEUE CAR. D NOIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/0/3/0/8/img/60308.jpg)
1 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO APRILIA SR 2004>2009 ARGENT -AP8268874 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268887 - TABLIER AVANT DROIT, ORANGE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268896 - TABLIER AVANT DROIT, BLANC Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8268985 - ½-QUEUE CAR. D VERT Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8269184 - QUEUE D, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8179909 - REAR COVER RED Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268050 - SEMICODONE SX Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268300 - SEMICODONE SX V.ARANCIO SPEED Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268311 - SEMICODONE SX V.BIANCO APR. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268343 - SEMICODONE SX V.BLU LIMITED Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268513 - SEMICODONE SX V.BIA.APR. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268569 - SEMICODONE SX V.SILVER MIRROR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268579 - SEMICODONE SX V.NERO DIABLO Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268589 - SEMICODONE SX V.GIALLO LIMONE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268730 - QUEUE GAUCHE ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268866 - QUEUE AR G NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268875 - TABLIER AVANT DROIT, SILVER Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268888 - TABLIER AVANT DROIT, ORANGE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268897 - TABLIER AVANT DROIT, BLANC Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8268986 - ½-QUEUE CAR. G VERT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8269185 - QUEUE G, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8268075 - SEMIREGGISELLA DX Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8268076 - SEMIREGGISELLA SX Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/9/8/4/4/img/59844.jpg)
5 |
REPOSE PIED PASSAGER DROIT ORIGINE PIAGGIO APRILIA 50 SR H2O -AP8268081- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/5/5/5/5/img/155555.jpg)
6 |
FOND DE REPOSE PIED DROIT ORIGINE APRILIA 50 SR H2O 2004> -1B005129 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
FOND DE REPOSE PIED DROIT ORIGINE APRILIA 50 SR H2O 2004> -1B005129 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/9/9/6/7/img/59967.jpg)
7 |
REPOSE PIED PASSAGER GAUCHE ORIGINE PIAGGIO APRILIA 50 SR H2O 2004>2014 -AP8268262 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/2/6/8/img/151268.jpg)
8 |
FOND DE REPOSE PIED GAUCHE ORIGINE APRILIA 50 SR H2O 2004> -1B005128 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
9 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/7/img/71177.jpg)
10 |
ECROU TOLE (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102381 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/8/img/71888.jpg)
11 |
RONDELLE ELASTIQUE (5) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -AP8150450 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/7/img/71957.jpg)
12 |
VIS BRIDE BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152298 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/7/6/img/71876.jpg)
13 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413 Plus d'informationsQuantité requise : 12 |
