Eclatés de véhicule - APRILIA SPORT CITY CUBE 200 carb E3 2008-2010
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

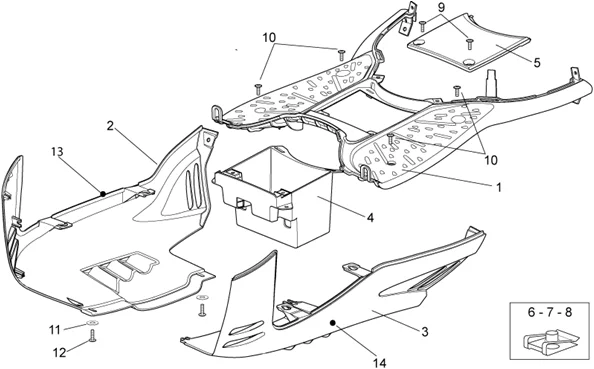

Chassis : 28.12 CARROSSERIE CENTRALE II
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/282/Sport_City_Cube_200_carb_E3_2008-2010_28.12.PNG)
1 |
860423 - PLANCHER REPOSE-PIEDS GRIS Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
89015300XR4 - SOUS-REP-PIEDS Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
89015300XN5 - SOUS-REP-PIEDS NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
89015300XEL - SOUS-REP-PIEDS, GRIS Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
89015300XE4 - SOUS-REP-PIEDS SILVER Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
89015300XD2 - SOUS-REP-PIEDS BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
89015300BM - SOUS-REP-PIEDS, BLANC Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
89015400BM - SOUS-REP-PIEDS, BLANC Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
89015400XD2 - SOUS-REP-PIEDS BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
89015400XE4 - SOUS-REP-PIEDS SILVER Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
89015400XEL - SOUS-REP-PIEDS, GRIS Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
89015400XN5 - SOUS-REP-PIEDS NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
89015400XR4 - SOUS-REP-PIEDS Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
860424 - BO?TIER BATTERIE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
860748 - ABATTANT ACCES BATTERIE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
6 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375- Plus d'informationsQuantité requise : 11 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
7 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/5/7/img/72157.JPG)
8 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8202449- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/4/8/img/71848.jpg)
9 |
VIS CRUCIFORME (4.2X20) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150270- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/7/2/img/71972.jpg)
10 |
VIS BRIDE BTR (5X20) ORIGINE PIAGGIO COMMUN A LA GAMME MOTO ET MAXISCOOTER APRILIA -AP8152338- Plus d'informationsDescription : COMMUN A LA GAMME MOTO ET MAXISCOOTER Quantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/7/3/img/71873.jpg)
11 |
RONDELLE PLATE (5,5X15X1,2) ORIGINE PIAGGIO COMMUN A LA GAMME Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/7/img/71957.jpg)
12 |
VIS BRIDE BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152298- Plus d'informationsQuantité requise : 3 |
||||||
|
13 |
896793 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
896794 - DECALCO Plus d'informationsQuantité requise : 1 |
