Eclatés de véhicule - MOTO GUZZI SP 1000 SP III 1000 1989-1994
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

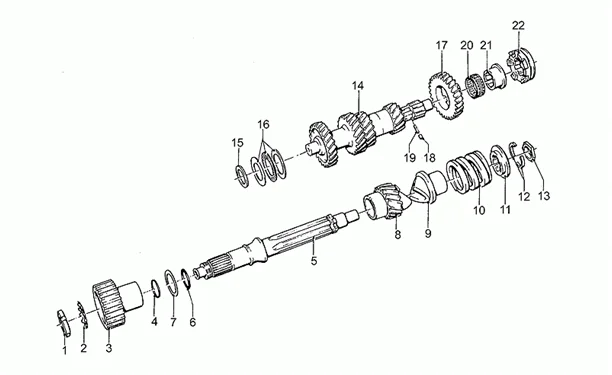

Moteur : 34.27 BOÎTE DE VITESSES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/515/SP_III_1000_1989-1994_34.27.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/6/3/0/img/132630.jpg)
1 |
BAGUE ARBRE EMBRAYAGE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU93601022- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/7/0/0/img/132700.jpg)
2 |
RONDELLE SPECIFIQUE (20X22X3.9) ARBRE EMBRAYAGE ORIGINE MOTO GUZZI -GU95028022 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/5/3/6/img/130536.jpg)
3 |
PIGNON D'ARBRE D'EMBRAYAGE ORIGINE PIAGGIO MOTO-GUZZI 850-1100 ANCIENNES MOTORISATIONS -GU30081810- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/2/8/img/132228.jpg)
4 |
JOINT TORIQUE (23,52X1,78) EMBRAYAGE ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90706235- Plus d'informationsQuantité requise : 1 |
||||||
5 |
GU14210702 - ARBRE EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/2/4/img/132224.jpg)
6 |
JOINT TORIQUE (20,24X2,62) ARBRE EMBRAYAGE OU BOUCHON HUILE DE CULASSE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU90706203- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
GU14218401 - RONDELLE DISTRIBUTION HUILE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
Engrenage Z=17 |
||||||
|
9 |
MANCHON |
||||||
|
10 |
Ressort à godet |
||||||
|
11 |
Disque |
||||||
|
12 |
GU12211700 - DEMI-CLAVETTES Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
GU14219401 - CALE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
GU14210513 - ARBRE PRIMAIRE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU18211050 - RONDELLE EVENTAIL SP.2 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU18211051 - RONDELLE EVENTAIL SP.2,1 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU18211052 - RONDELLE EVENTAIL SP.2,2 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU18211054 - RONDELLE EVENTAIL SP.2,4 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/8/6/5/img/99865.jpg)
16 |
PALLIER DE POUSSEE D'EMBRAYAGE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -976532- Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU14212013 - ENGRENAGE 5A Z=28 Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU92296750 - ROULEAU Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU94321051 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/4/3/2/img/132432.jpg)
20 |
CAGE A ROULEAUX (30X35X13) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU92251030 Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU14212210 - DOUILLE 5A AP Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU14231510 - BALADEUR 5A Plus d'informationsQuantité requise : 1 |
